Система инъекционная для КТ MEDRAD® Stellant D с рабочей станцией Certegra
Инъекционная система MEDRAD® Stellant D с рабочей станцией Certegra предназначена для обеспечения внутривенного введения контрастного средства пациенту при проведении диагностических КТ-исследований (с использованием компьютерного томографа).
Функциональные характеристики
- Колбовый инъектор с поршневым методом введения создает более высокое давление и формирует лучшую форму болюса и при этом достигается более высокие значения контрастного усиления в сравнении с бесколбовым инъектором1,2
- Возможность работы как с многоразовыми расходными материалами (использование в течение 12 часов), так и с одноразовыми в зависимости от уровня пациентопотока
- Функция DualFlow (одновременное введение контрастного средства и физиологического раствора) даёт возможность одновременно получать изображение правых и левых камер сердца, а также межжелудочковой перегородки без ухудшения визуализации коронарных артерий3,4
– Улучшение визуализации правых камер сердца за счет уменьшения артефактов вечения3,4
– Получение изображения правой коронарной артерии и правого желудочка в одном исследовании3,4 - Программное обеспечение Certegra P3T – персонализированные протоколы5 предоставляют возможность специалисту индивидуально подобрать дозу контрастного средства с учетом веса пациента, параметров КТ-сканера и концентрации контрастного средства при:
– Исследовании брюшной полости
– Ангиографии легочных артерий
– Ангиографии сердца, коронарный артерий, аорты - Синхронизация с большинством производителей КТ сканеров: Philips, Siemens, Fujifilm (Hitachi), GE, Canon
- Автоматический сбор/извлечение данных, отправка в PACS, RIS5.

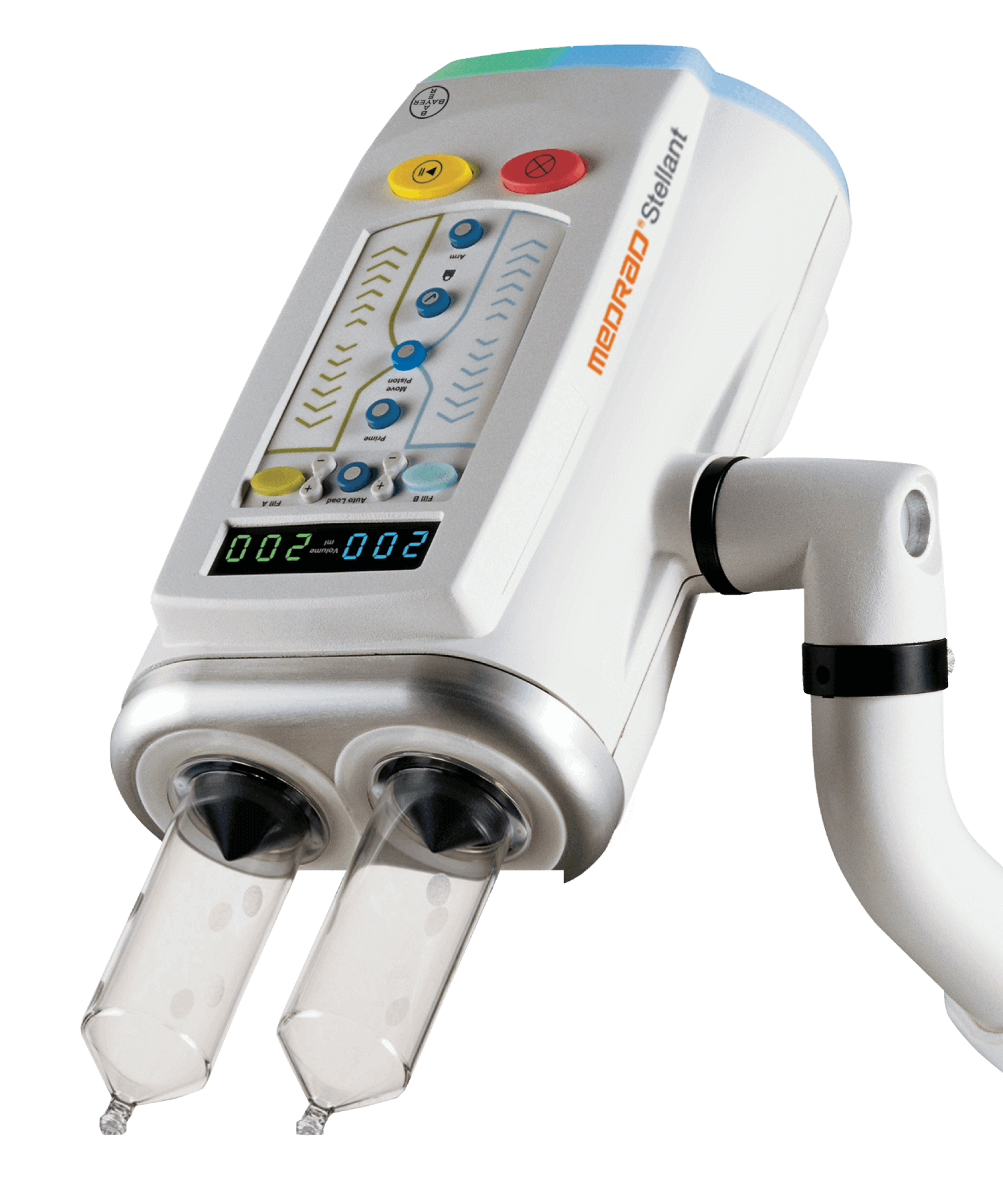

Информация об инъекторе MEDRAD® Stellant D с рабочей станцией Certegra
Механические характеристики инъектора
| Масса | |
| Инъектор | 34,5 кг |
| Рабочая станция | 7,2 кг |
| Основной модуль | 6,17 кг |
| Параметры питающей сети | 100–240 В 50–60 Гц |
| Колеса | 5 шт, блокируемые |
Каталожные номера для расходных материалов:
SDS-CTP-SPK – набор одноразовых расходных материалов (2 шприца)
SDS-TRF-CV – набор одноразовых расходных материалов (2 шприца)
SDS-CTP-QFT – набор одноразовых расходных материалов (2 шприца)
SDS MP1 – комплект многоразовых расходных материалов
SSS-CTP-SPK – набор одноразовых расходных материалов (1 шприц)
SSS-CTP-QFT – набор одноразовых расходных материалов (1 шприц)
SSS-QFT – набор одноразовых расходных материалов (1 шприц)
SSS-LP-60 – трубка соединительная низкого давления, трубка для прокачки воздуха
SSS-LP-60-T – трубка соединительная низкого давления т-образная, трубка для прокачки воздуха
SSS-SPK – набор одноразовых расходных материалов (1 шприц)
SPD 250 – трубка для одного пациента
Возможности системы
| Программируемый объем | От 1 мл до максимального объема шприца с шагом 1 мл |
| Скорость потока (программируемая) | От 0,1 до 10 мл/с с шагом 0,1 мл/с |
| Программируемый предел давления | 2241 кПа (325 psi) |
| Программируемая пауза | 1- 900 сек с шагом в 1 сек |
| Время ожидания инъекции | 1-1200 сек (до 20 мин) |
| Многофазное программирование | До 6 фаз в протоколе |
| Количество инъекций для сохранения в памяти | 250 протоколов |
| Тестовый ввод инъекции | Есть |
| Защита от введения излишнего и недостаточного объема | Отображение и отказ в исполнении протокола |
| Устройство поддержания заданной температуры | Есть |
| Индикаторы FluDots5 | Есть |
Расходные материалы
Общая информация

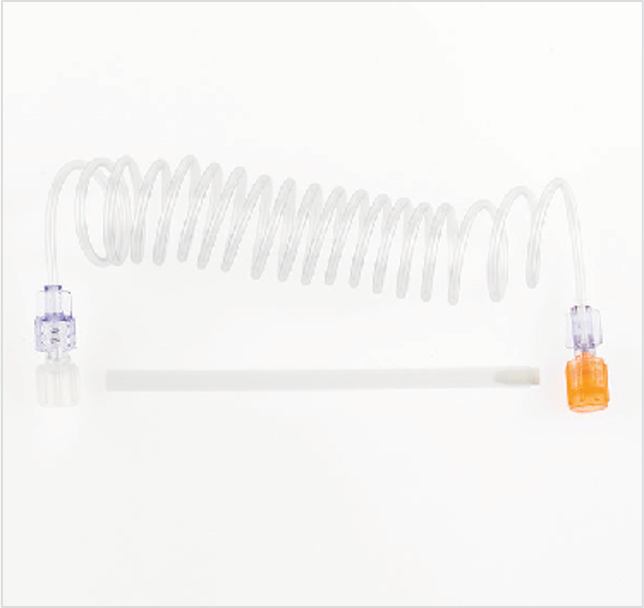

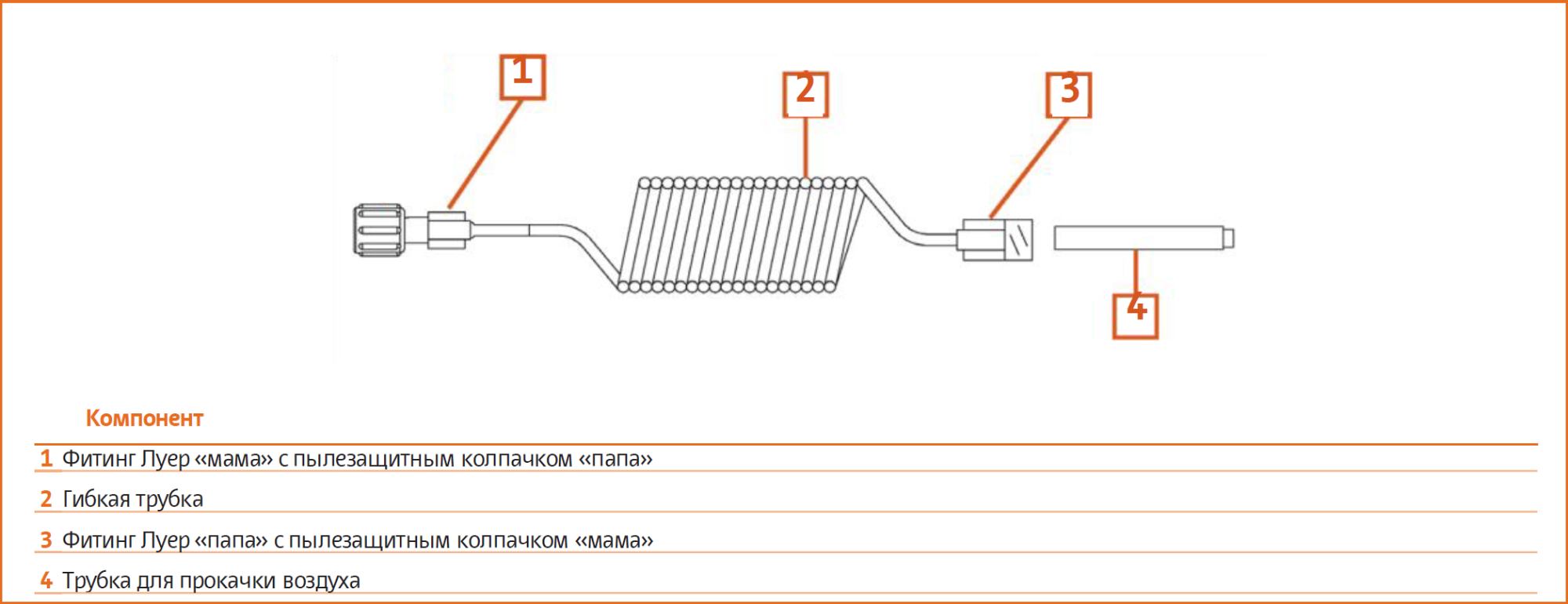

Каталожный номер: SSS-LP-60
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Трубка соединительная низкого давления, Трубка для прокачки воздуха.
Технические характеристики
Предел давления: 400 PSI
Объем: Н/Д
Длина: 152.4 см
Внутренний диаметр: 1,52 мм
Внешний диаметр: 2,54 мм
Общая информация
Каталожный номер: SSS-LP-60-T
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Трубка соединительная низкого давления, Трубка для прокачки воздуха.
Технические характеристики
Предел давления: 400 PSI
Длина: 152.4 см
Внутренний диаметр: 1,52 мм
Внешний диаметр: 2,54 мм

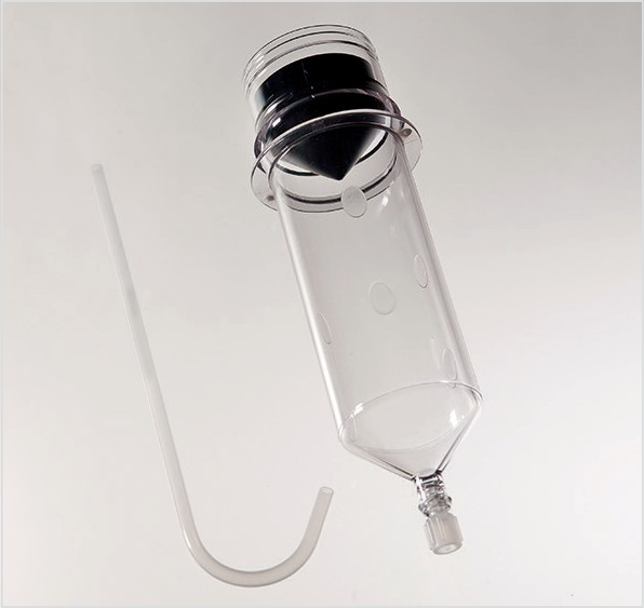

Общая информация

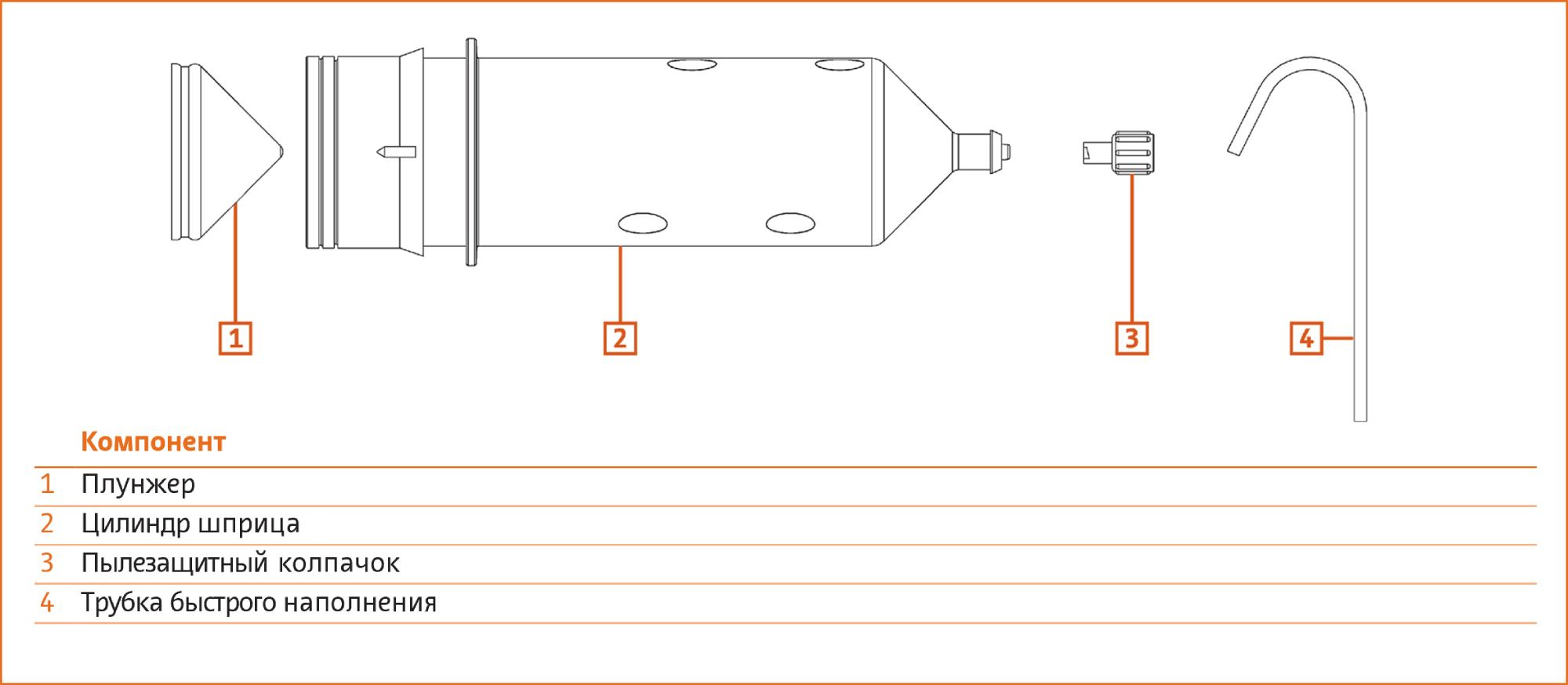

Каталожный номер: SSS-QFT
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Шприц 200 мл, Трубка быстрого наполнения.
Технические характеристики
Предел давления: 400 PSI
Объем: 200 мл
Длина: Циллиндр шприца - 19 см, Трубка быстрого наполнения - 19,05 см
Внутренний диаметр: Цилиндр шприца - 4,75 см, Трубка быстрого наполнения - 0,41 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Трубка быстрого наполнения - 0,548 см

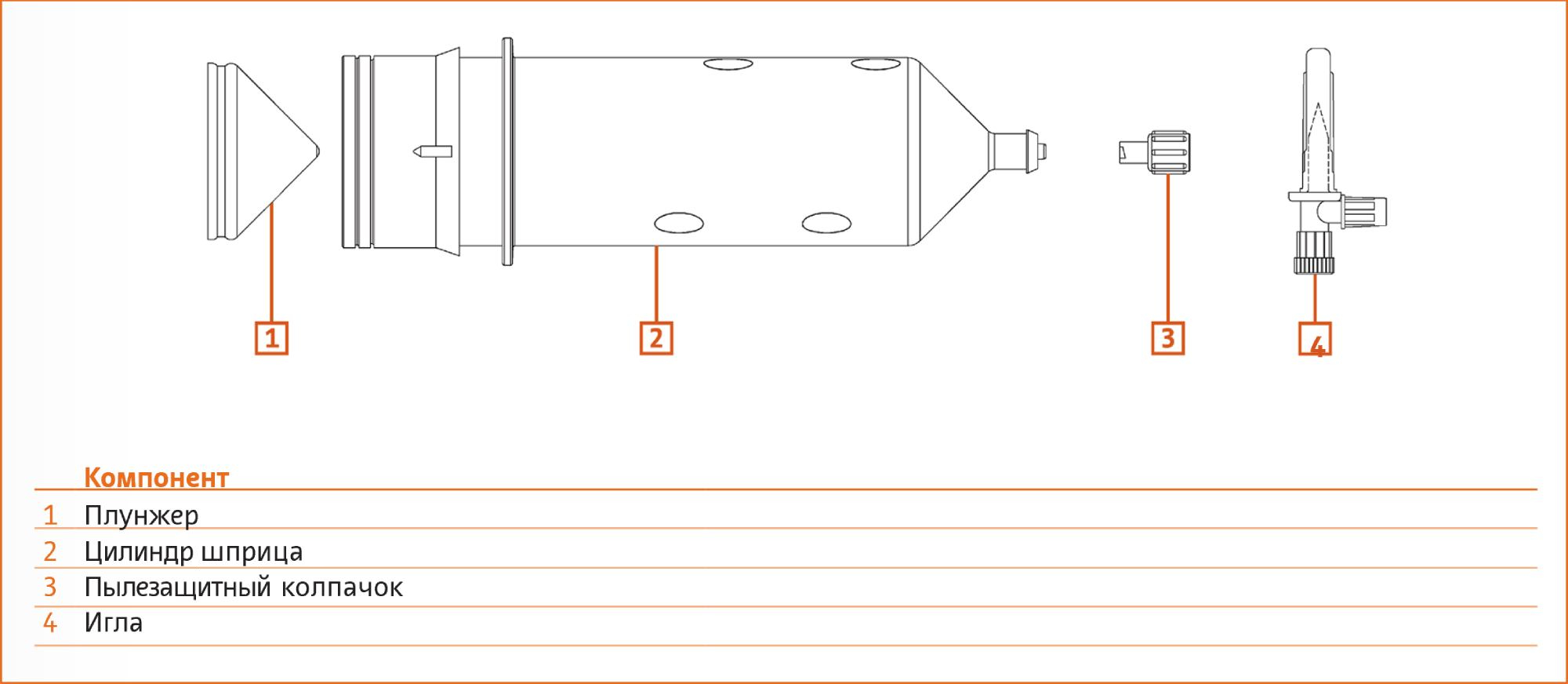

Общая информация
Каталожный номер: SSS-SPK
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Шприц 200 мл, Игла.
Технические характеристики
Предел давления: 400 PSI
Объем: 200 мл
Длина: Цилиндр шприца - 19 см, Игла - 5,08 см
Внутренний диаметр: Цилиндр шприца - 4,75 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Игла - 0,39 см

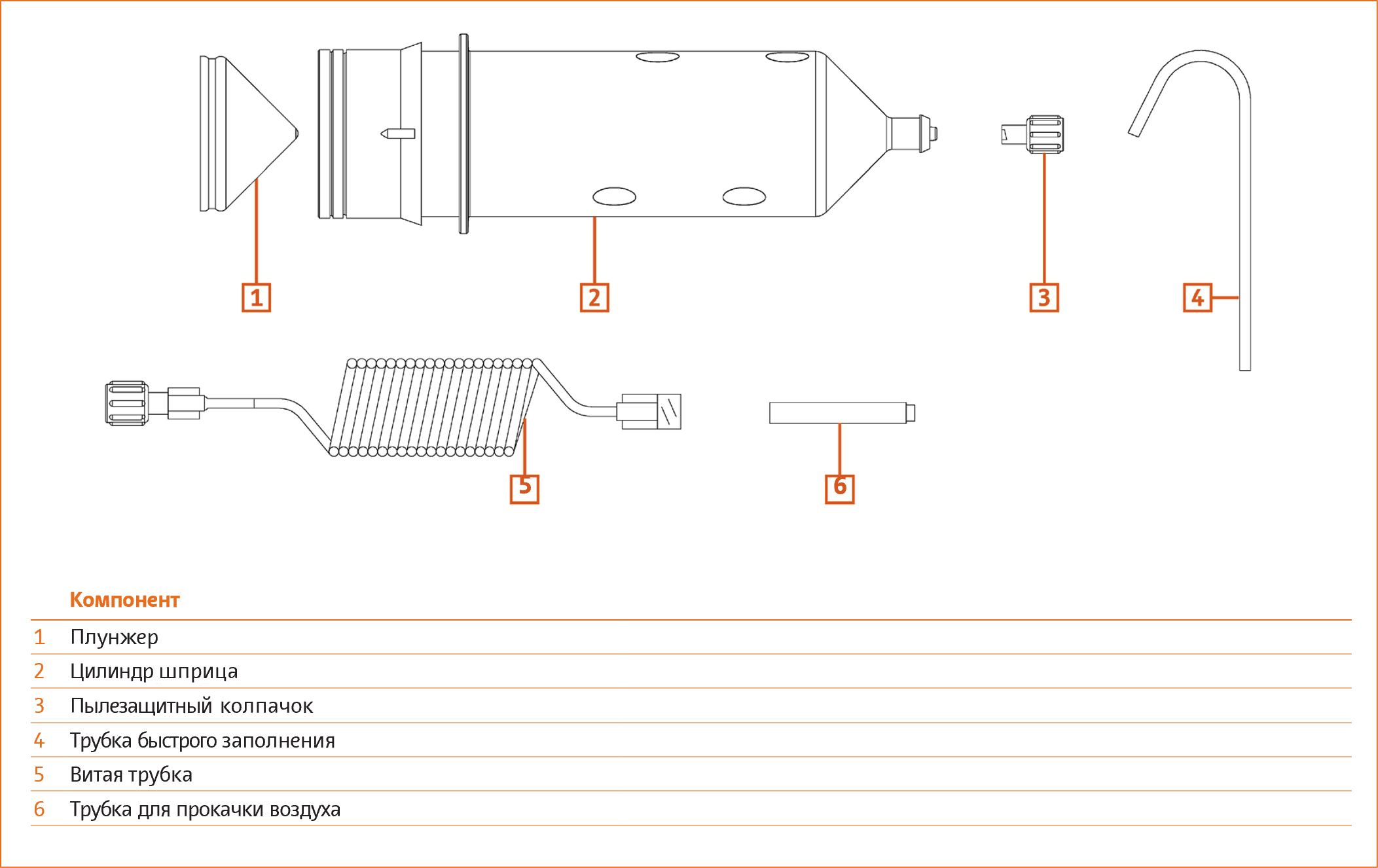

Общая информация

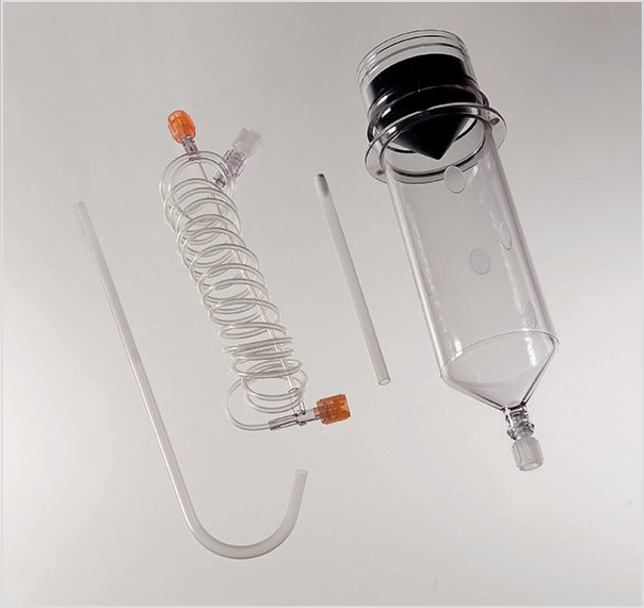

Каталожный номер: SSS-CTP-QFT
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Шприц 200 мл, Трубка витая соединительная низкого давления, Трубка для прокачки воздуха, Трубка быстрого наполнения.
Технические характеристики
Предел давления: 400 PSI
Объем: 200 мл
Длина: Цилиндр шприца - 19 см, Витая трубка - 157,48, Трубка для прокачки воздуха - 11,15 см
Внутренний диаметр: Цилиндр шприца - 4,75 см, Витая трубка - 0,15 см, Трубка для прокачки воздуха - 0,41 см, Трубка быстрого наполнения: 0,41 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Витая трубка - 0,25 см, Трубка для прокачки воздуха: - 0,54 см, Трубка быстрого наполнения - 0,548 см
Общая информация

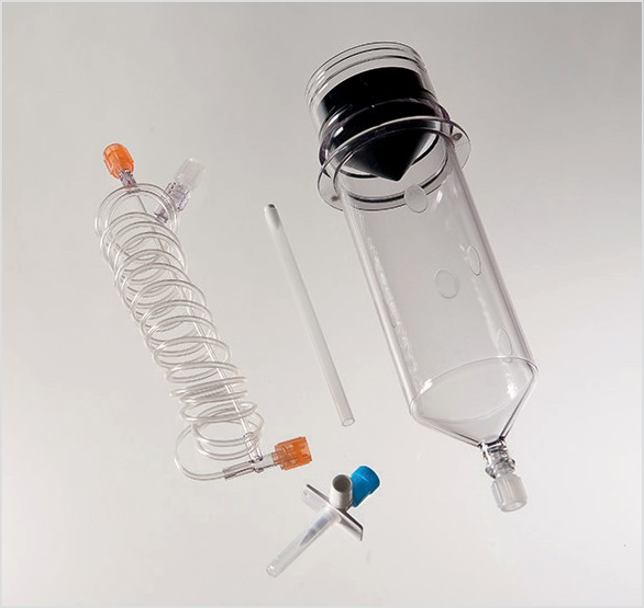

Каталожный номер: SSS-CTP-SPK
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Шприц 200 мл, Трубка витая соединительная низкого давления, Трубка для прокачки воздуха.
Технические характеристики
Предел давления: 400 PSI
Объем: 200 мл
Длина: Цилиндр шприца - 19 см, Витая трубка - 157,48, Трубка для прокачки воздуха - 11,15 см, Игла: 5,08 см
Внутренний диаметр: Цилиндр шприца - 4,75 см, Витая трубка - 0,15 см, Трубка для прокачки воздуха - 0,41 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Витая трубка - 0,25 см, Трубка для прокачки воздуха - 0,63 см, Игла - 0,39 см

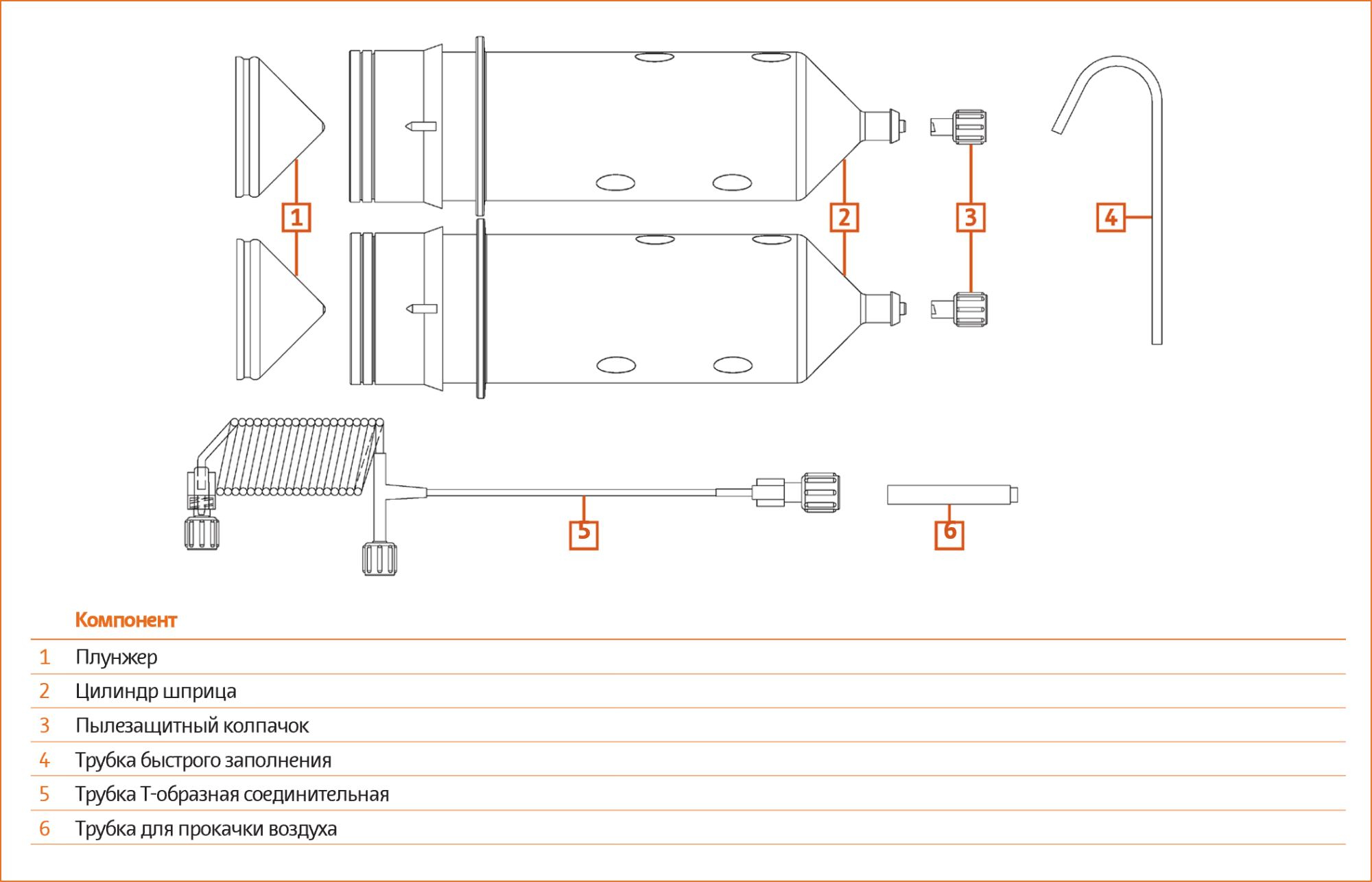

Общая информация

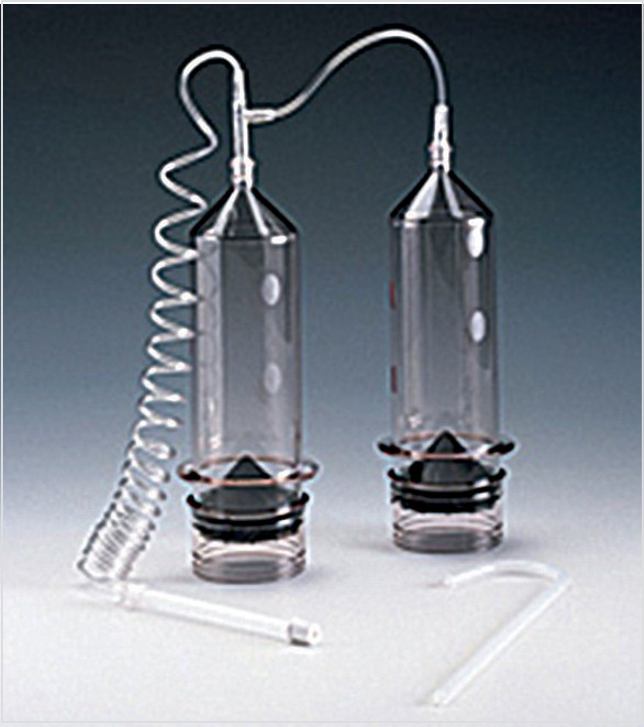

Каталожный номер: SDS-CTP-QFT
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Шприцы 200 мл – 2 шт, Трубка Т-образная соединительная 152,4 см, Трубка для прокачки воздуха, Трубка быстрого наполнения.
Технические характеристики
Предел давления: 400 PSI
Объем: 200 мл
Длина: Цилиндр шприца - 19 см, Витая трубка - 152.4 см, Трубка для прокачки воздуха - 11.15 см, Трубка быстрого наполнения - 19,05 см
Внутренний диаметр: Цилиндр шприца - 4,75 см, Витая трубка - 0,15 см, Трубка для прокачки воздуха - 0,41 см, Трубка быстрого наполнения - 0,41 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Витая трубка - 0,25 см, Трубка для прокачки воздуха - 0,54 см, Трубка быстрого наполнения - 0,548 см
Общая информация

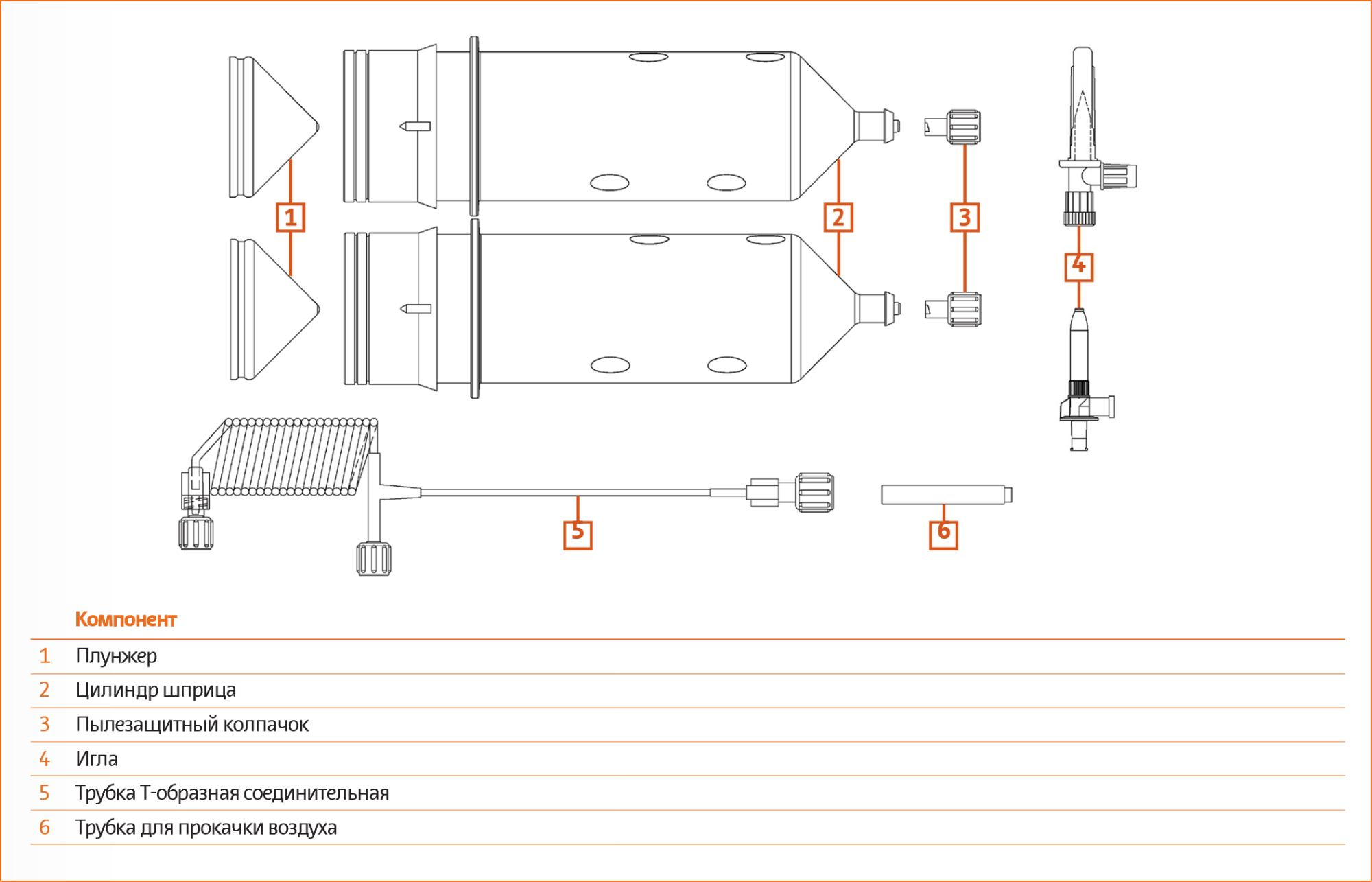

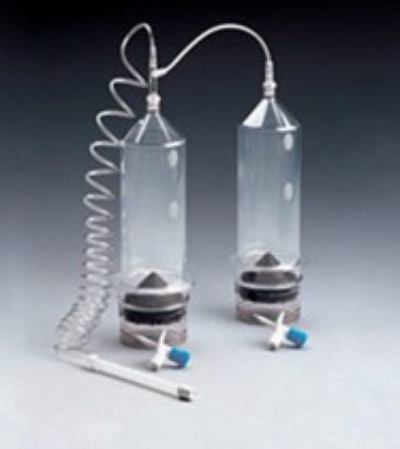

Каталожный номер: SDS-CTP-SPK
Количество в коробке: 50 штук
Срок годности: 4 года
Состав системы
Шприцы 200 мл – 2 шт, Трубка Т-образная соединительная 152,4 см, Трубка для прокачки воздуха, Иглы – 2 шт.
Технические характеристики
Предел давления: 400 PSI
Объем: 200 мл
Длина: Цилиндр шприца - 19 см, Витая трубка - 152,4 см, Трубка для прокачки воздуха - 11.15 см, Игла - 5,08 см
Внутренний диаметр: Цилиндр шприца - 4,75 см, Витая трубка - 0,15 см, Трубка для прокачки воздуха - 0,41 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Витая трубка - 0,25 см, Трубка для прокачки воздуха - 0,54 см, Игла - 0,39 см
Общая информация

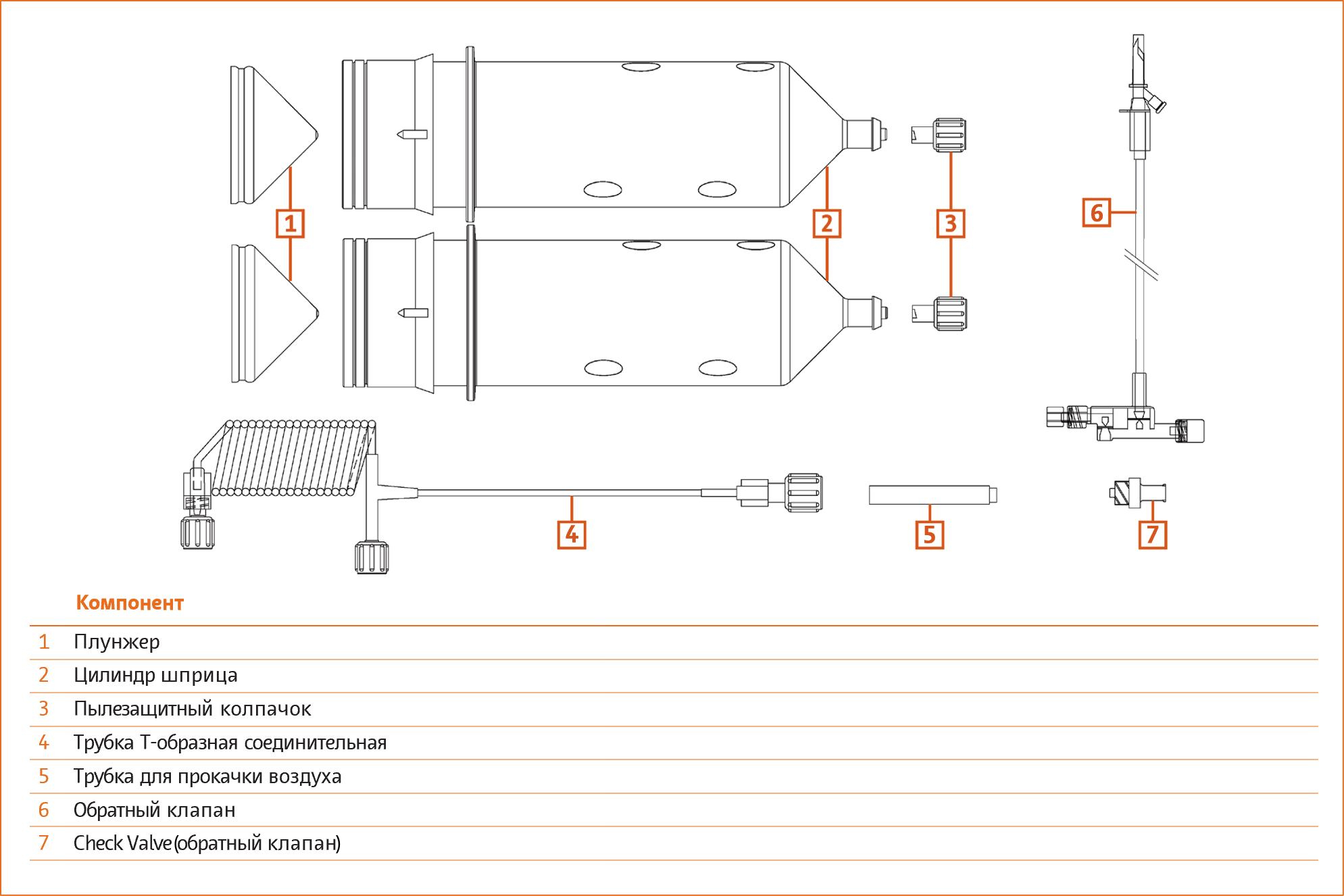

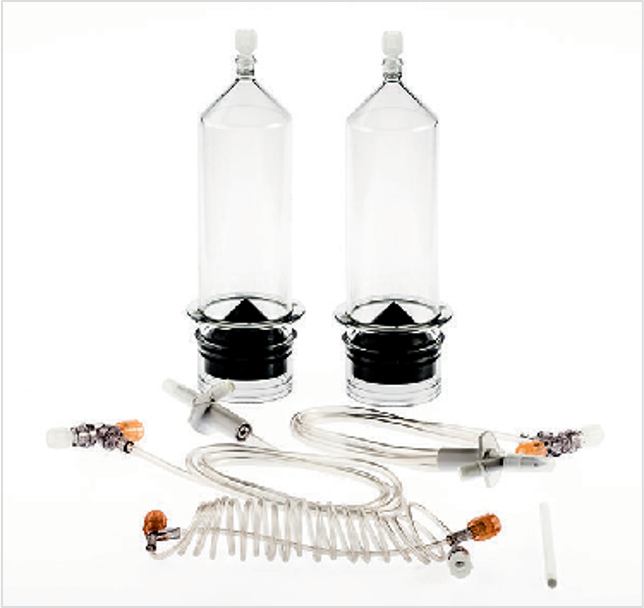

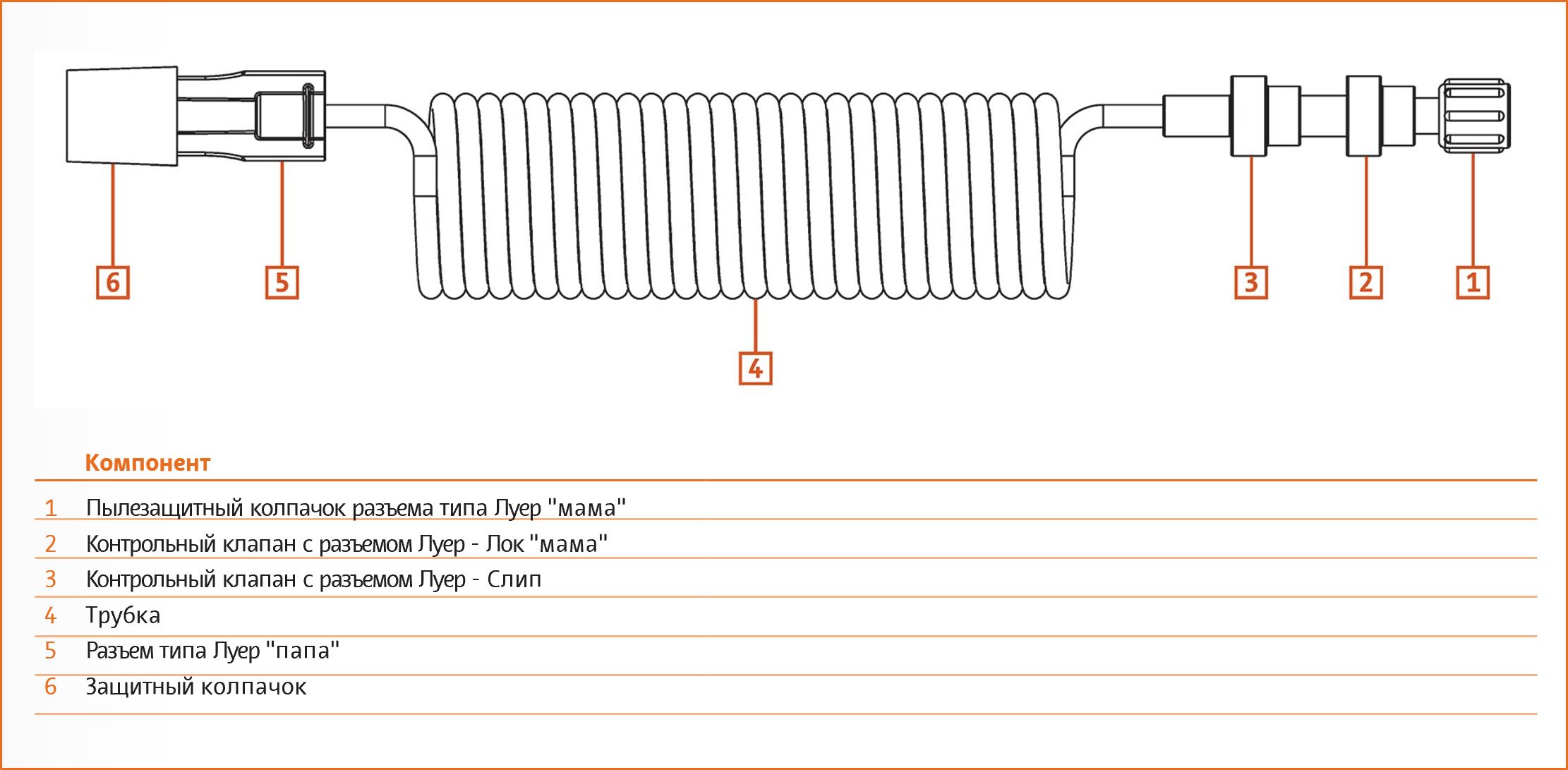

Каталожный номер: SDS-TRF-CV
Количество в коробке: 20 штук
Срок годности: 4 года
Состав системы
Шприцы 200 мл – 2шт, Трубка Т-образная соединительная 152,4 см, Трубка для прокачки воздуха, Переходники с обратным клапаном – 2 шт.
Технические характеристики
Предел давления: 350 PSI
Объем: 200 мл
Длина: Цилиндр шприца - 19 см, Витая трубка - 152,4 см, Трубка для прокачки воздуха - 11,15 см, Переходник с братным клапаном - 114,3 см
Внутренний диаметр: Цилиндр шприца - 4,75 см, Витая трубка - 0,15 см, Трубка для прокачки воздуха - 0,41 см, Переходник с обратным клапаном - 0,27 см
Внешний диаметр: Цилиндр шприца - 5,18 см, Витая трубка - 0,25 см, Трубка для прокачки воздуха - 0,54 см, Переходник с обратным клапаном - 0,40 см
Общая информация

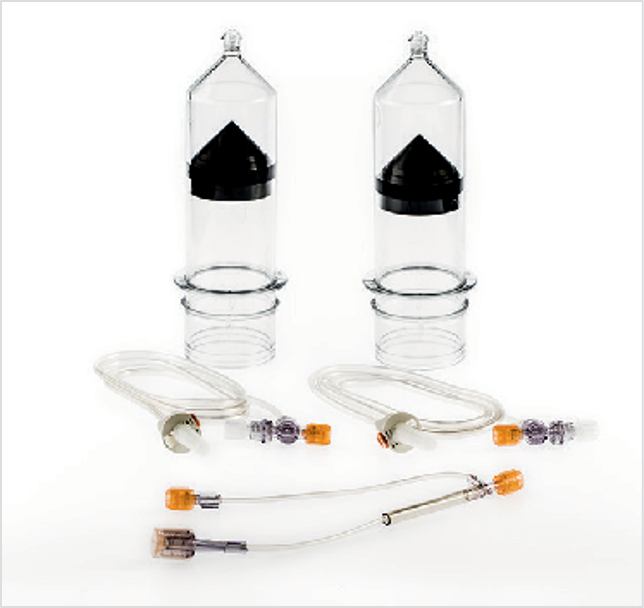

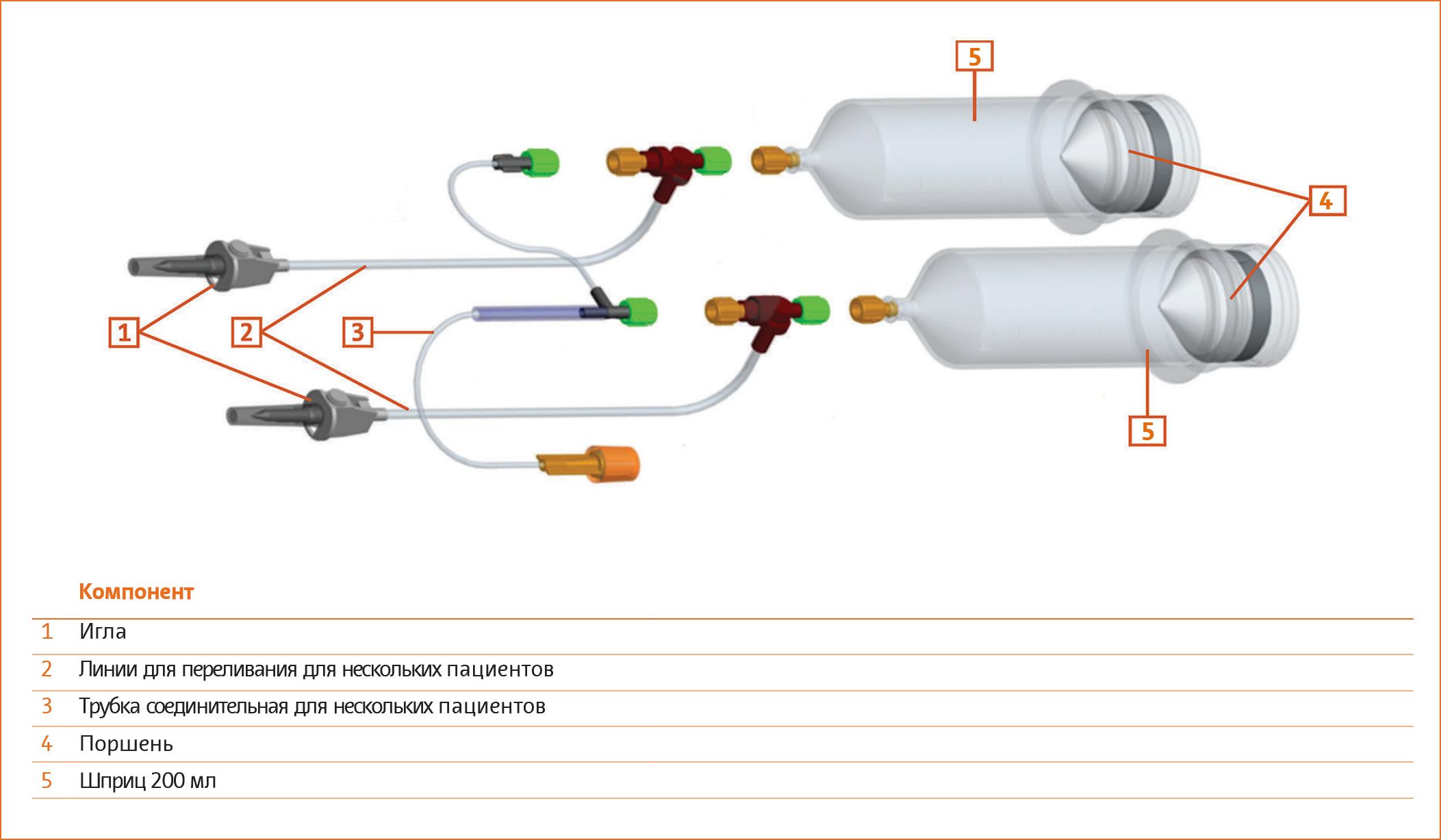

Каталожный номер: SDS MP1
Количество в коробке: 20 штук
Срок годности: 4 года
Состав системы
Шприцы 200 мл – 2шт, Трубка соединительная для нескольких пациентов – 1 шт, Линия для переливания для нескольких пациентов – 2 шт, Иглы - 2 шт, Информационная карточка о времени использования комплекта.
Технические характеристики
Предел давления: 350 PSI
Объем: 200 мл
Длина: Шприц - 19 см, Трубка соединительная для нескольких пациентов - 15,24 см, Линия для переливания для нескольких пациентов - 114,3 см
Внутренний диаметр: Шприц - 4,75 см, Трубка соединительная для нескольких пациентов - 0,15 см, Трубка соединительная для нескольких пациентов - 0,27 см
Внешний диаметр: Шприц - 5,18 см, Трубка соединительная для нескольких пациентов - 0,254 см, Линия для переливания для нескольких пациентов - 0,40 см
Общая информация
Каталожный номер: SPD 250
Количество в коробке: 50 штук
Срок годности: 4 года
Технические характеристики
Предел давления: 350 PSI
Длина: 250 см
Внутренний диаметр: 2 мм
Внешний диаметр: 3.5 мм
Сервисная служба АО «Байер»
- Консультативная поддержка пользователей.
- Гарантийное и постгарантийное сервисное обслуживание.
- Широкий выбор программ технического обслуживания.
Контактный телефон технической поддержки: +7-915-025-44-55.
Предписания производителя оборудования по безопасной работе инъекционной системы и надлежащей корректной эксплуатации MEDRAD® Stellant
Опасность воздушной эмболии. Может привести к тяжелым травмам или гибели пациента. Используйте только одноразовые изделия и принадлежности, одобренные компанией «Вауеr», стр. 3–11 пункт 3.1.
Может привести к серьезным травмам или гибели пациента вследствие утечки или разрыва трубок во время инъекции. Используйте только одноразовые изделия, одобренные компанией «Bayer», стр. 3–12, пункт 3.1.
Опасность повреждения оборудования или отказа системы. Система предназначена для подключения специальных устройств, перечисленных в пункте «Дополнительное оборудование и принадлежности», и не должна использоваться с другими медицинскими устройствами или другим медицинским оборудованием», стр. 16–85 пункт 16.
Перечень расходных материалов с указанием каталожных номеров, отвечающих предписанию производителя оборудования, содержится на стр. 16–86, 16–87 пункт 16.6.
* Руководство пользователя MEDRAD® Stellant
Система инъекционная для КТ MEDRAD® Stellant D с рабочей станцией Certegra, РУ № РЗН 2014/1499, ЕРУЛ № Г004-00110-00/02935648.
Предписания производителя оборудования по безопасной работе инъекционной системы и надлежащей корректной эксплуатации.
КТ – компьютерная томография.
P3T – Patient Personalized Protocols Technology – приобретается отдельно.
PACS (Picture Archiving and Communication System) – системы передачи и архивации DICOM-изображений.
RIS (Radiology Information System) – радиологическая информационная система, содержащая данные от пациентов, расписание приёма на исследование и т.д.
PSI (pounds per square inch) – Фунт на квадратный дюйм.
* RIS, PACS и P3T – опция, закупается отдельно от инъектора.
