Система инъекционная MEDRAD® Salient с принадлежностями

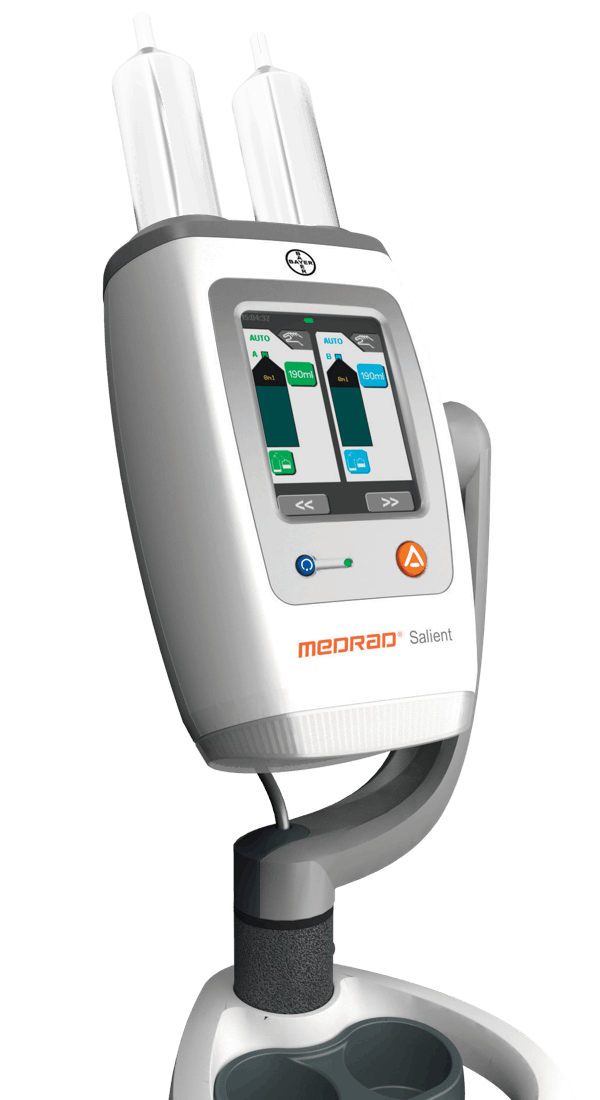

MEDRAD® Salient с планшетом RCU
Одноколбовый (модель S) или двухколбовый (модель D) инъектор MEDRAD® Salient предназначен исключительно для внутривенного введения контрастных средств и промывочных растворов [только для моделей с двумя шприцами] для нужд рентгенографической визуализации при исследовании пациентов (взрослых и детей).
Функциональные характеристики
- Более компактный и более лёгкий инъектор по сравнению с другими инъекторами линейки MEDRAD® для КТ.
- Наличие планшета дистанционного управления (RCU), позволяющего осуществлять программирование и контроль выполнения протокола контрастирования из операторской.
- Инфракрасный пульт дистанционного управления с возможностью управления следующими функциями: старт, стоп и пауза инъекции из операторской.
- Контроль показателей давления и скорости введения инъекции в режиме реального времени.
- Хранение в памяти инъектора до 200 выполненных инъекций.
- Мобильность благодаря питанию как от встроенных аккумуляторов, так и от сети.
Расширенный функционал системы
- Встроенный калькулятор рСКФ.
- Встроенные видеоинструкции по работе с инъектором.
- Синхронизация с КТ сканерами Philips и Fujifilm (Hitachi).
Информация об инъекторе MEDRAD® Salient
Механические характеристики инъектора
| Масса инъекционной системы | 22,9 кг (одноемкостные) 25,5 кг (двухъемкостные) |
| Планшет дистанционного управления (RCU) | 1 кг |
| Параметры питающей сети | 100–240 В 50–60 Гц |
| Колеса | Резиновые поворотные колеса с шарикоподшипником |
Каталожные номера для расходных материалов:
ZY6322 – Шприц 190 мл и Трубка быстрого наполнения
ZY6323 – Шприц 190 мл и Игла
ZY6325 – Шприц 190 мл и Трубка быстрого наполнения, Трубка соединительная 150 см
ZY5151 – Трубка удлинительная одинарная 150 см
ZY5152 – Трубка удлинительная с Т-коннектором 150 см
Возможности системы
| Программируемый объем | Выбираемый пользователем с приращениями в 1 мл в диапазоне от 1 до 190 мл |
| Скорость потока (программируемая) | Выбираемая пользователем с приращениями в 0,1 мл/с |
| Программируемый предел давления | 2068 кПа (300 psi) |
| Программируемая пауза | 1-900 сек с шагом 0,1 сек |
| Время ожидания инъекции | 1-99 сек |
| Многофазное программирование | До 6 фаз в протоколе |
| Количество инъекций для сохранения в памяти | До 200 протоколов |
| Скорость ручного / автоматического заполнения шприца | от 0,1 до 10 мл/с |
| Защита от введения излишнего и недостаточного объема | Отображение и отказ в исполнении протокола |
| Устройство поддержания заданной температуры | Есть |
| Индикаторы FluiDots | Есть |
Модели систем инъекционных MEDRAD® Salient
 Одноколбовый инъектор (модель S)Набор расходных материалов на 50 исследований:1 коробка шприцев – 50 шт.1 коробка одинарных удлиненных трубок – 50 шт. |
 Двухколбовый инъектор (модель D)Набор расходных материалов на 50 исследований:2 коробки шприцев - 100 шт.1 коробка трубок с Т-коннектором – 50 шт. |
Расходные материалы
Общая информация

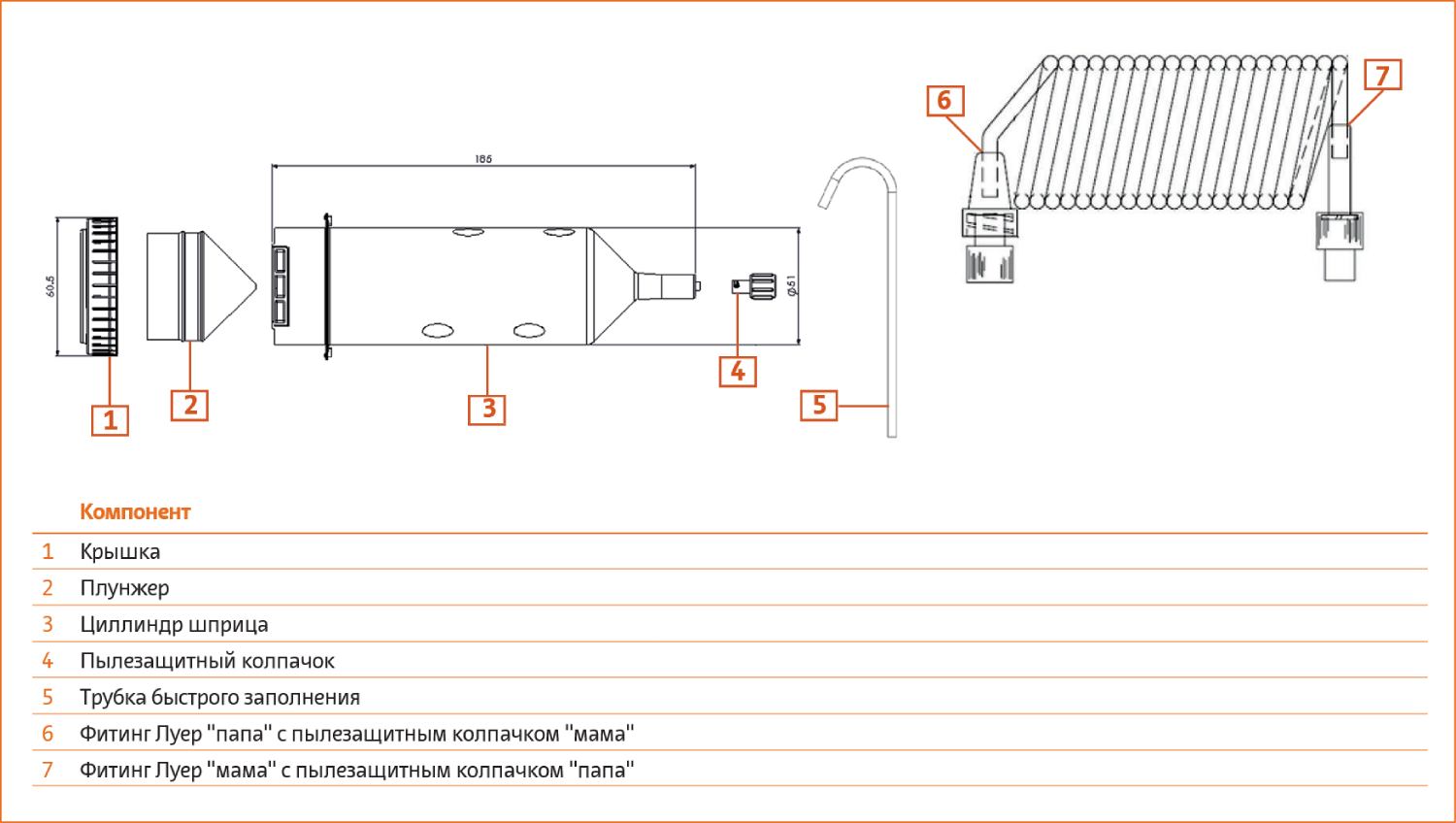

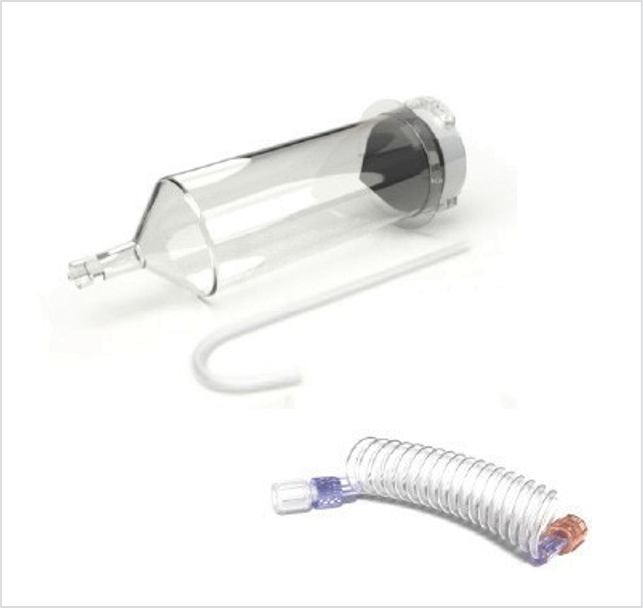

Каталожный номер: ZY6325
Количество в коробке: 50 штук
Срок годности: 5 лет
Состав системы
Шприц 190 мл, Трубка быстрого наполнения, Трубка соединительная 150 см.
Технические характеристики
Предел давления: 300 PSI
Объем: 190 мл
Длина цилиндра: 185 мм
Внутренний диаметр цилиндра: 47 мм
Внешний диаметр цилиндра: 51 мм
Общая информация

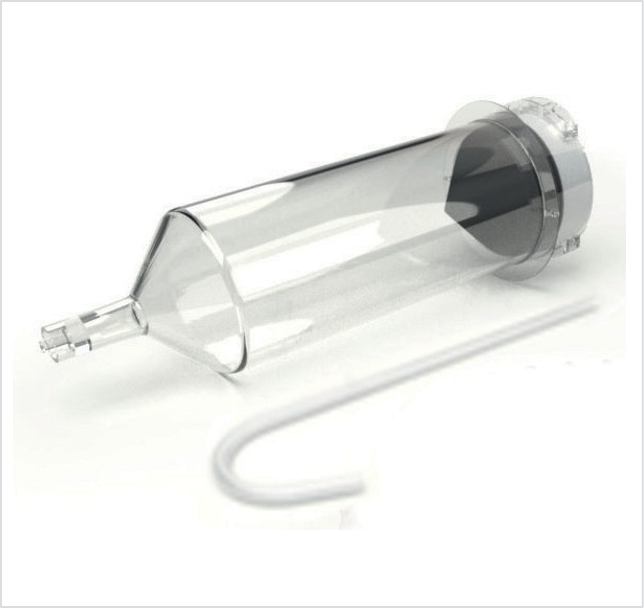

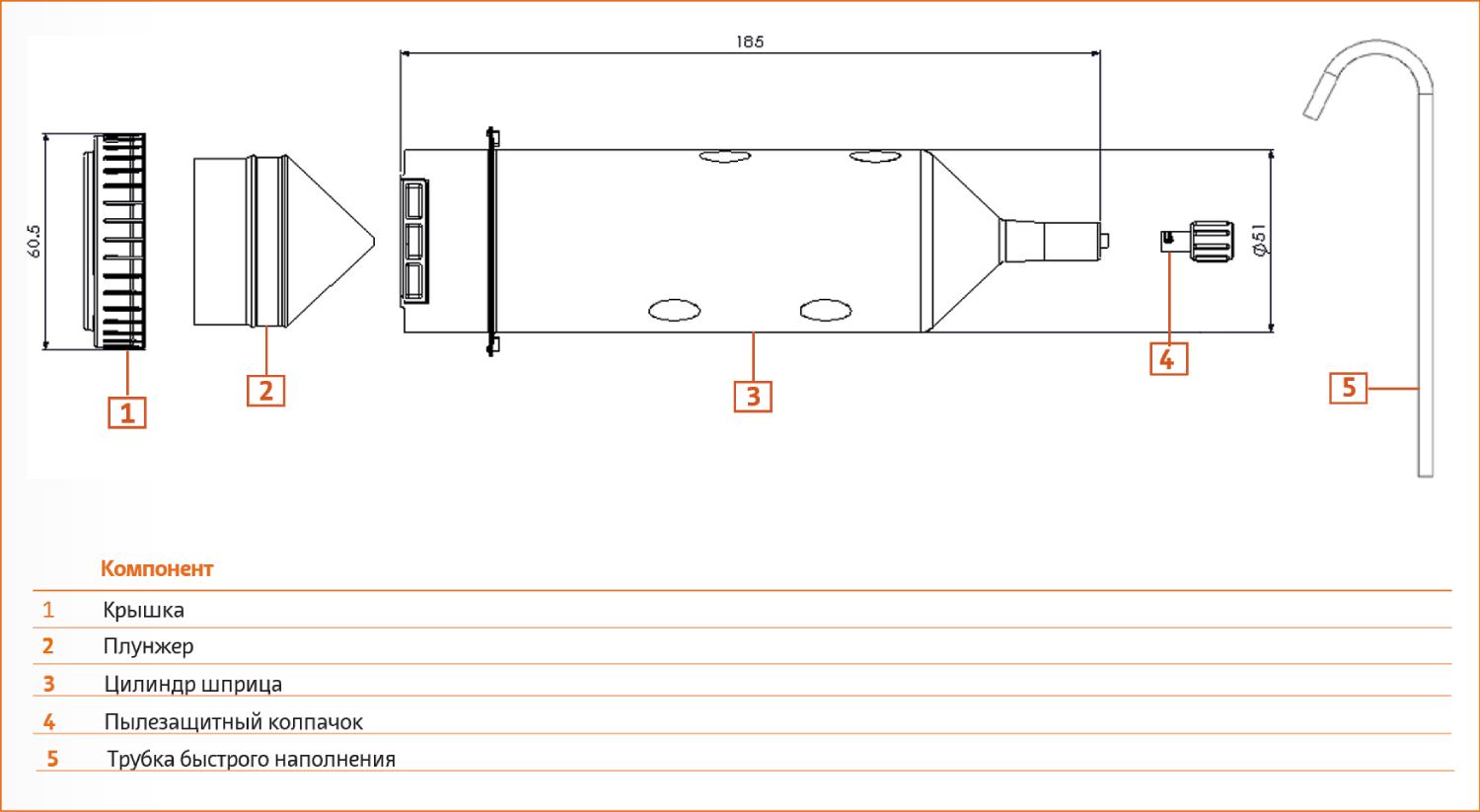

Каталожный номер: ZY6322
Количество в коробке: 50 штук
Срок годности: 5 лет
Состав системы
Шприц 190 мл, Трубка быстрого наполнения.
Технические характеристики
Предел давления: 300 PSI
Объем: 190 мл
Длина цилиндра: 185 мм
Внутренний диаметр цилиндра: 48 мм
Внешний диаметр цилиндра: 51 мм
Общая информация

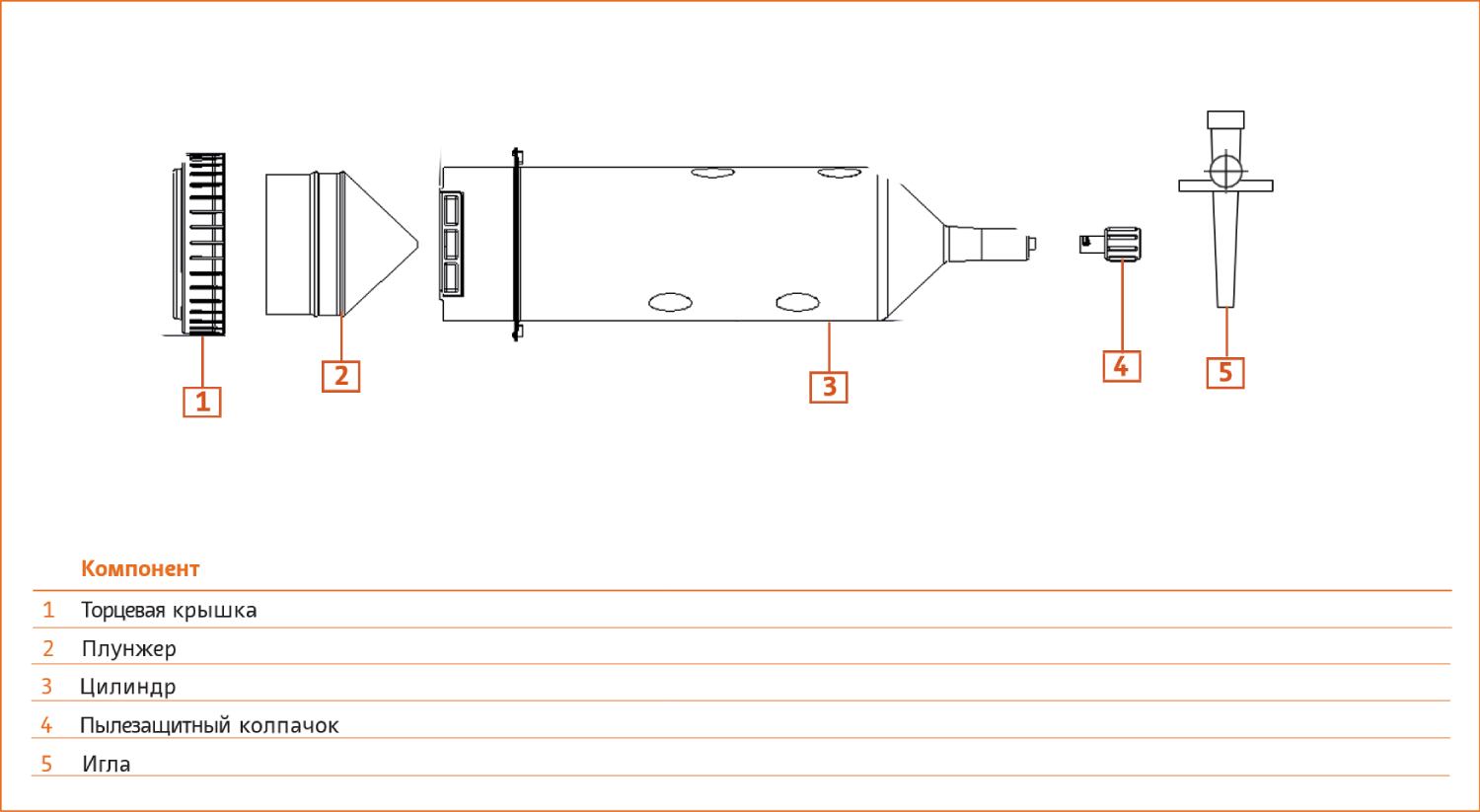

Каталожный номер: ZY6323
Количество в коробке: 50 штук
Срок годности: 5 лет
Состав системы
Шприц 190 мл, Игла.
Технические характеристики
Предел давления: 300 PSI
Объем: 190 мл
Длина цилиндра: 185 мм
Внутренний диаметр: 47 мм
Внешний диаметр: 51 мм
Общая информация

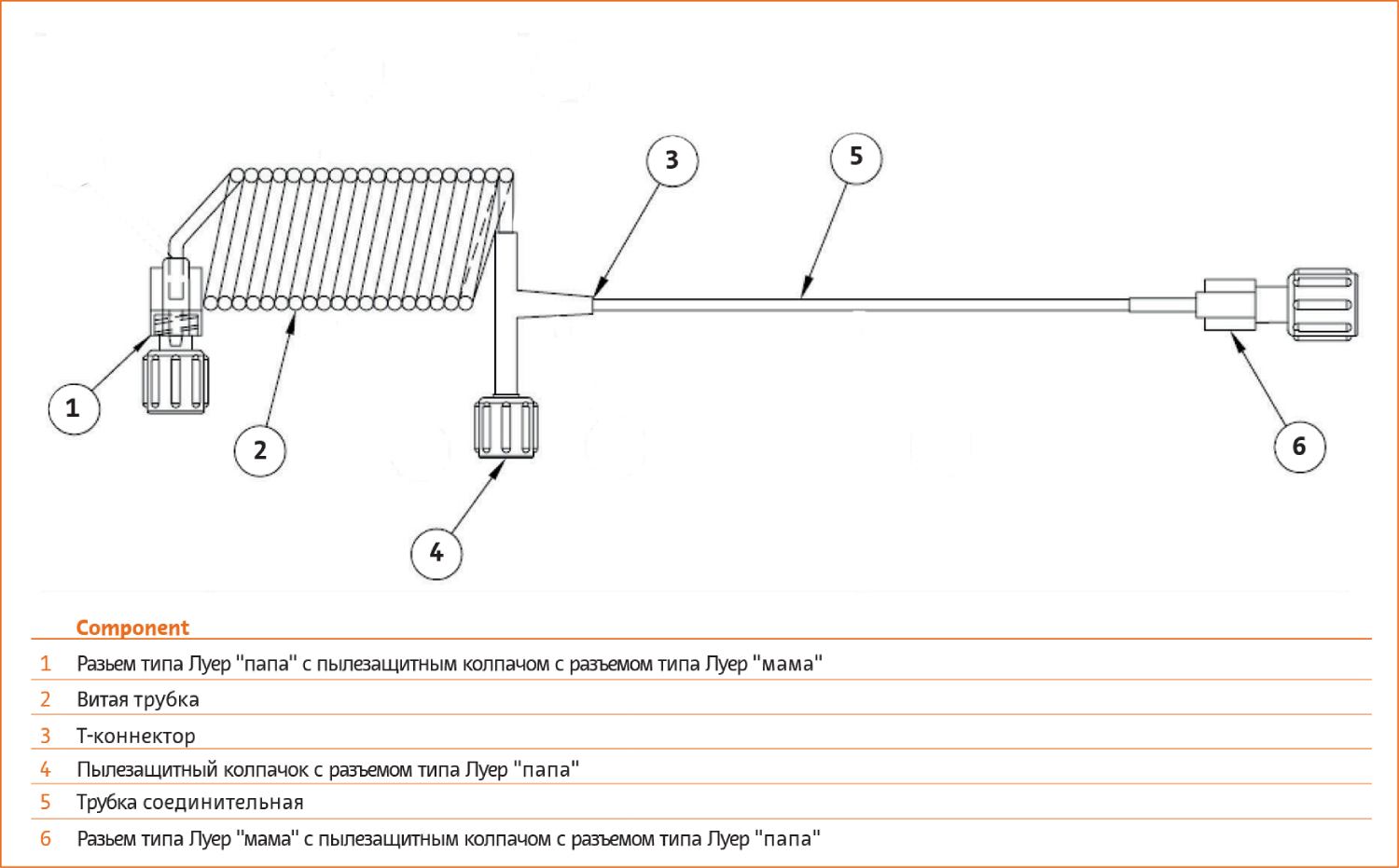

Каталожный номер: ZY5152
Количество в коробке: 50 штук
Срок годности: 5 лет
Технические характеристики
Предел давления: 300 PSI
Объем: Н/Д
Длина: 150 см
Внешний диаметр витой трубки: 2,5 мм
Внутренний диаметр витой трубки: 1,5 мм
Общая информация

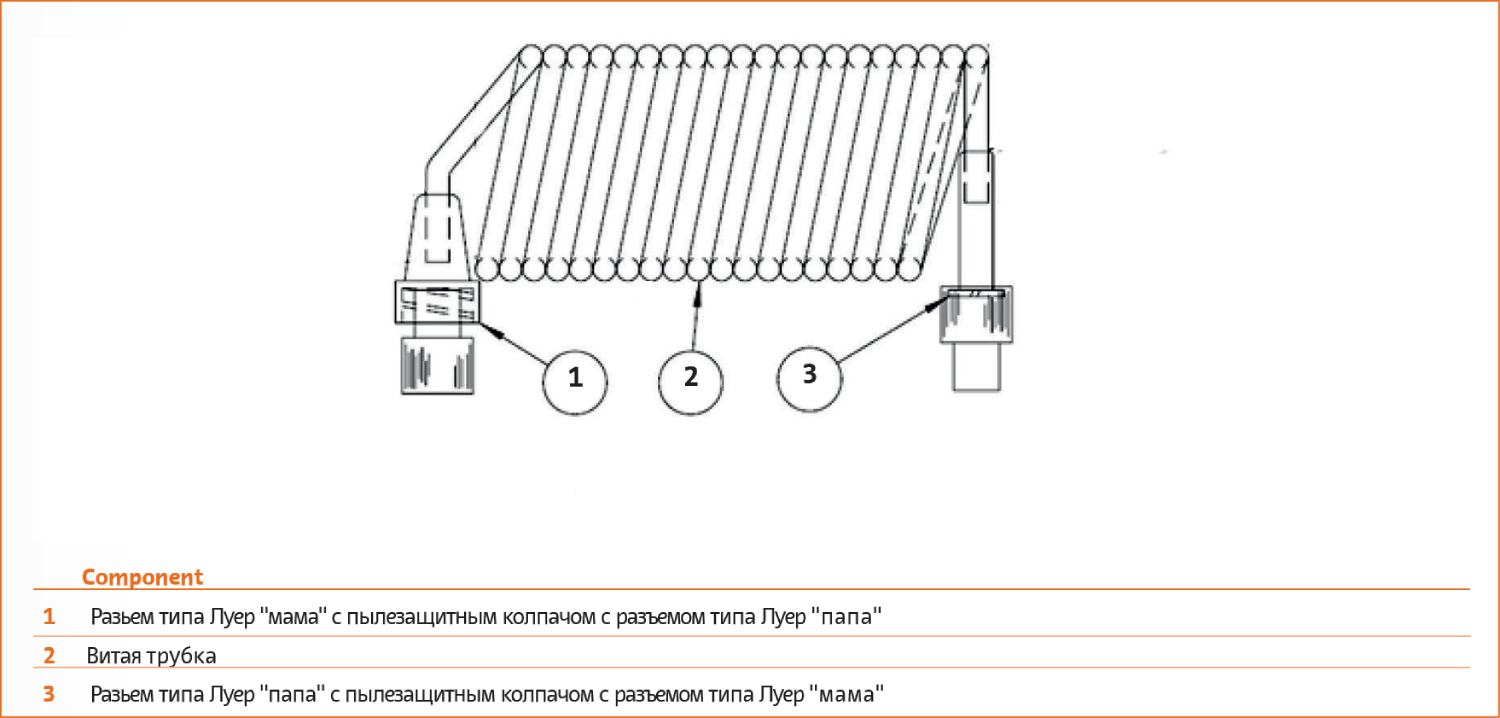

Каталожный номер: ZY5151
Количество в коробке: 50 штук
Срок годности: 5 лет
Технические характеристики
Предел давления: 300 PSI
Объем: Н/Д
Длина: 150 см
Внешний диаметр витой трубки: 2,5 мм
Внутренний диаметр витой трубки: 1,5 мм
Сервисная служба АО «Байер»
- Консультативная поддержка пользователей.
- Гарантийное и постгарантийное сервисное обслуживание.
- Широкий выбор программ технического обслуживания.
Контактный телефон технической поддержки: +7-915-025-44-55.
Предписания производителя оборудования по безопасной работе инъекционной системы и надлежащей корректной эксплуатации MEDRAD® Salient
Для обеспечения надлежащей работы используйте только расходные материалы, принадлежности и дополнительное оборудование, поставляемые компанией Imaxeon, и специально разработанные для настоящего инъектора. Другие расходные материалы принадлежности и дополнительное оборудование могут привести к повреждению устройства» (стр. 8, раздел «Предупреждения»), «Компания Imaxeon отказывается от ответственности в случае внесения любых изменений в устройство или сопряжения с другим оборудованием, которые не соответствуют спецификациям и информации, содержащимся в настоящем руководстве. Такие несанкционированные действия могут поставить под угрозу работоспособность, безопасность или надежность инъектора» (стр. 4, раздел 2.7)*.
Перечень расходных материалов с указанием каталожных номеров, отвечающих предписанию производителя оборудования, содержится в разделе 5.2.1, стр. 29.*
* Руководство пользователя MEDRAD® Salient
Система инъекционная MEDRAD® Salient с принадлежностями, РУ № ФСЗ 2012/12881, ЕРУЛ № Г004-00110-00/02935911
КТ – компьютерная томография.
рСКФ – расчет скорости клубочковой фильтрации.
RCU – remote control unit (ПДУ – планшет дистанционного управления).
FluiDots – Индикаторы наличия воздуха в шприце.
