Система инъекционная для МP-исследований MEDRAD® MRXperion
Система инъекционная для МР-исследований MEDRAD® MRXperion представляет собой систему доставки жидкости через шприц, предназначенную для доставки контрастных средств и физиологического раствора во время процедур МРТ.
Функциональные характеристики
- Автоматизация работы колб и поршней может способствовать сокращению времени подготовки инъектора, рентгенолаборантом к каждой новой процедуре.
- Адаптер для предварительно заполненных шприцев контрастных средств Гадовист® и Примовист® позволяет сразу подключать к системе шприцы, таким образом сокращая количество этапов подготовки к проведению исследования.
- Запатентованная конструкция расходных материало Snap&Go® позволяет установить колбы одним нажатием.
- Тестовый ввод, режим KVO (открытой вены) и встроенные калькуляторы дозы на основе массы тела и рСКФ позволяют адаптировать каждый протокол под индивидуальные нужды пациентов.
- Питание от сети позволяет оптимизировать эксплуатацию инъектора за счет отсутствия необходимости постоянной зарядки батарей.
- Обновленная рабочая станция позволяет программировать многофазные протоколы с включением напоминаний, управлять библиотекой протоколов, вводить данные об используемом контрастном средстве.
- График давления и введения инъекции в реальном времени позволяет отслеживать и контролировать статус инъекции в реальном времени.
Расширенный функционал системы
- Загрузка Worklist из RIS и экспорт отчета об исследовании в PACS.
Информация об инъекторе MEDRAD® MRXperion
Технические характеристики инъектора
| Масса инъекционной системы | 43 кг |
| Масса рабочей станции с подставкой | 8 кг |
| Параметры питающей сети | 100–240 В 50–60 Гц |
| Колеса | 4 шт, блокируемые |
Каталожные номера для расходных материалов:
XP 65/115 VS
Описание
| Шприц для контрастного средства | от 0.5 мл до максимального объема шприца (65 мл) |
| Вводимый объем: | С шагом 0.1 мл в диапазоне 0.5 – 31 мл С шагом 1 мл свыше 31 мл |
| Шприц для физиологического раствора | от 1 мл до максимального объема шприца (115 мл) |
| Вводимый объем: | С шагом 1 мл |
| Скорость потока (программируемая) | От 0.1 до 10 мл/сек. С шагом 0.01 мл/сек в диапазоне 0.01 – 3.1 мл/сек С шагом 0.01 мл/сек в диапазоне 0.01 – 3.1 мл/сек |
| Режим KVO (Keep Vein Open) – «Режим открытой вены» | Импульс 0.25 мл каждые: 15, 20, 30 (установка по умолчанию), 45, 60, 75 секунд |
| Программируемый предел давления | До 2 240 кПа (до 325 psi) |
| Тестовый ввод | От 0.5 мл до 20 мл с шагом 0.1 мл |
| Напоминание об инъекции | До 5 настроек продолжительностью от 1 сек. до 20 мин. с шагом в 1 сек. |
| Многофазное программирование | До 6 фаз в протоколе |
| Количество протоколов для сохранения в памяти | 60 протоколов |
Расходные материалы
Общая информация
Каталожный номер: MRXP PFA GN
Адаптер предназначен для работы с предварительно заполненными шприцами:
Гадовист® 5 мл и 7.5 мл
Примовист® 10 мл
Адаптер включен в базовый состав инъектора.

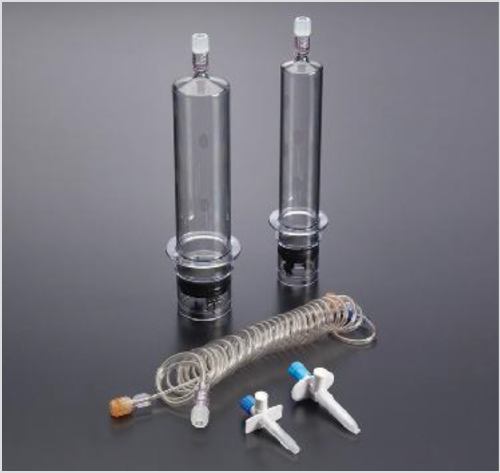

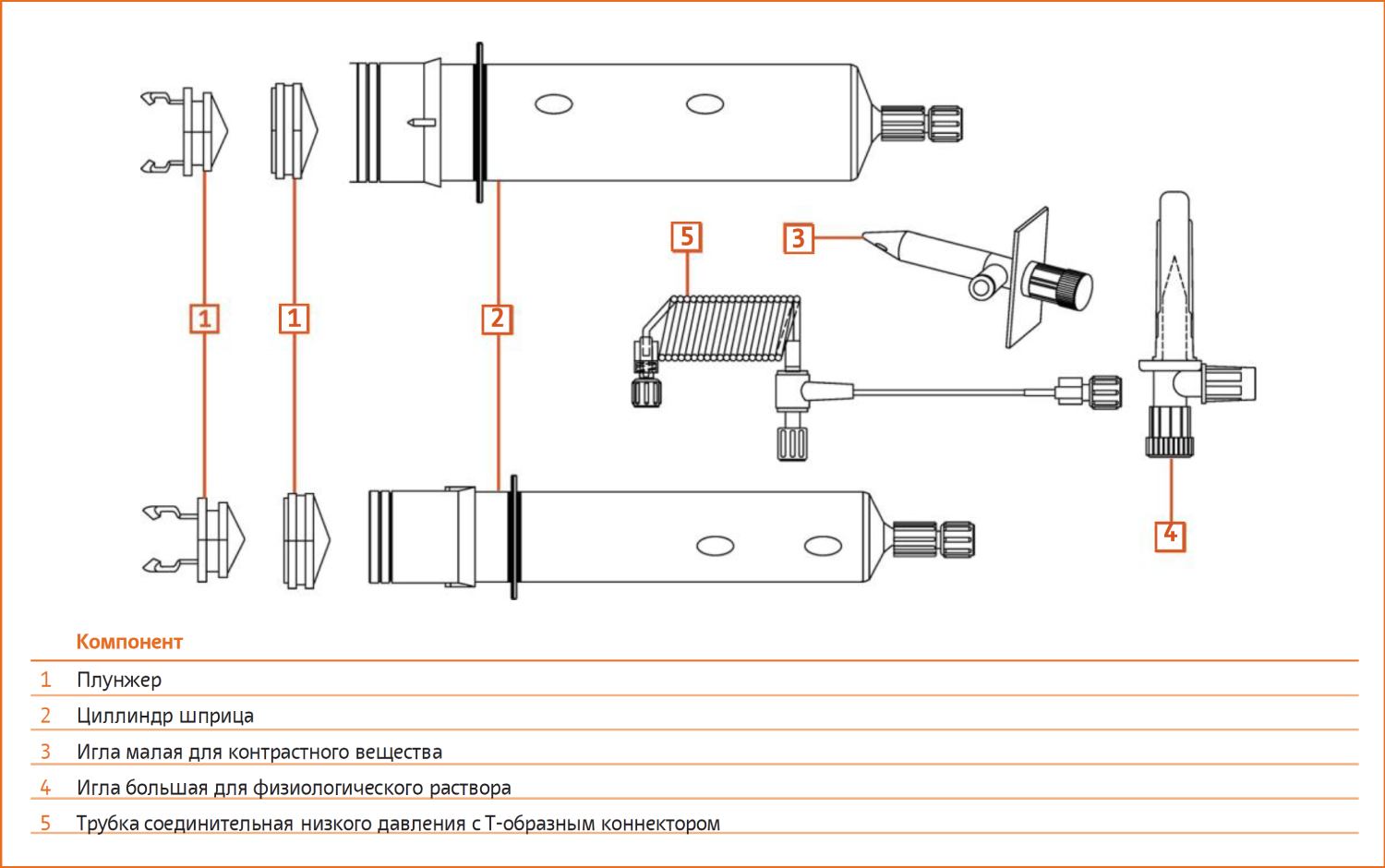

Общая информация
Каталожный номер: XP 65/115VS
Количество в коробке: 20 наборов
Срок годности: 3 года
Технические характеристики
Предел давления: 350 PSI
Объем: 65 мл/115 мл
Длина: Колба 65 мл - 19,65 см, Колба 115 мл - 20,06 см
Диаметр прямой трубки: Внутренний - 1,5 мм, Внешний - 2,54 мм
Диаметр витой трубки: Внутренний - 1,9 мм, Внешний - 3,18 мм

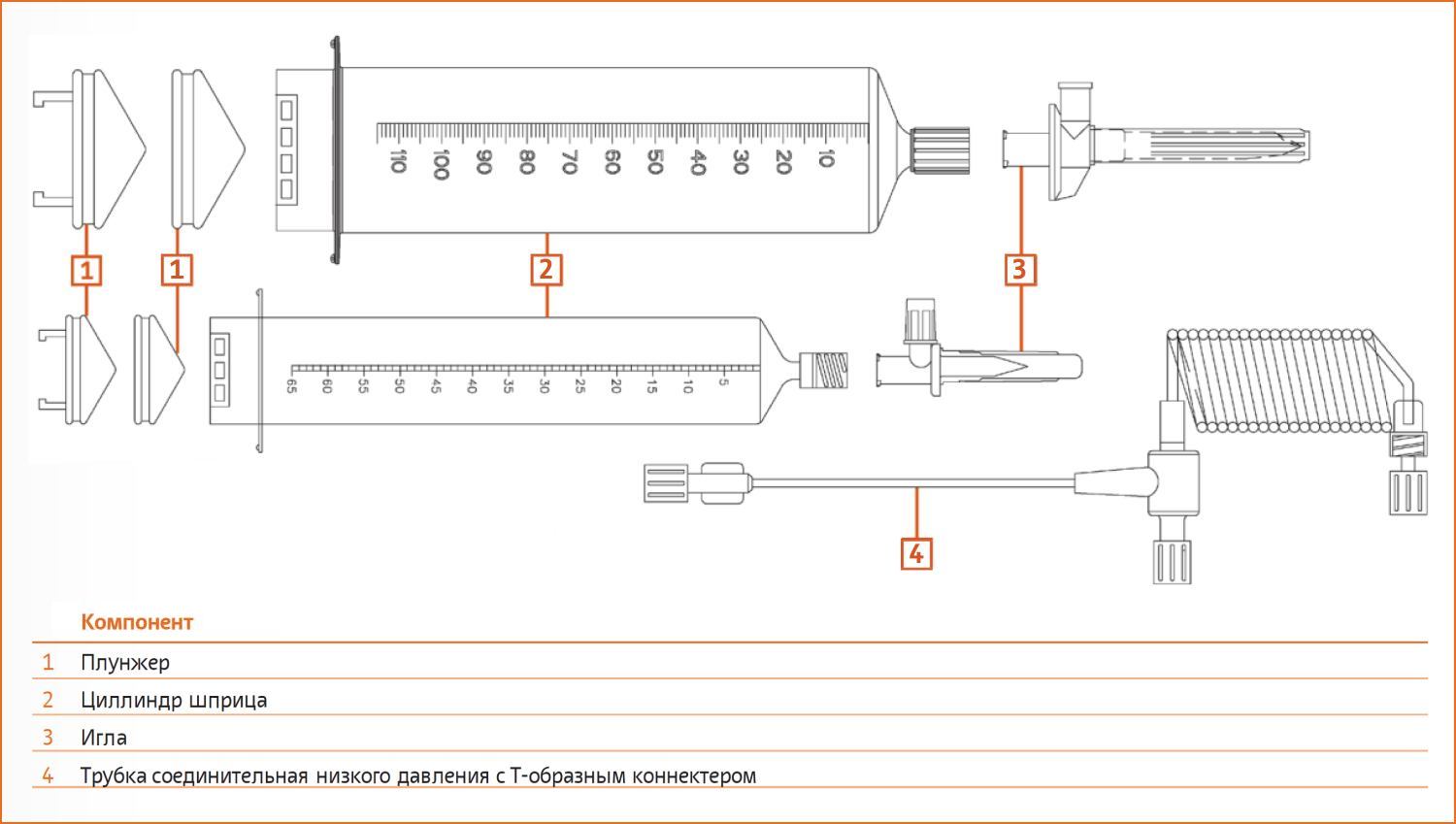

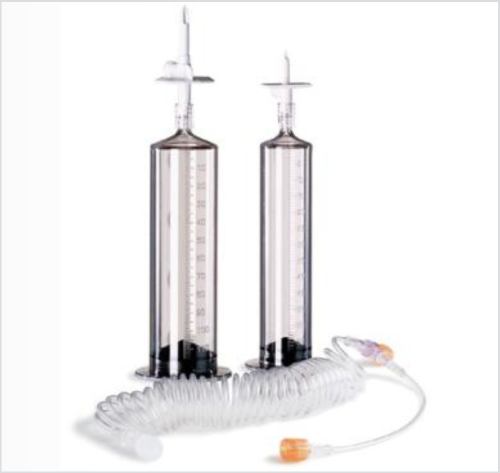

Общая информация
Каталожный номер: SSQK 65/115VS
Количество в коробке: 50 наборов
Срок годности: 5 лет
Технические характеристики
Предел давления: 350 PSI
Объем: 65 мл; 115 мл
Длина: Колба 65 мл - 165,53 мм, Колба 115 мл - 167,06 мм, Трубка соед. низкого давления (витая трубка) – 2438,4 мм, Длина трубки-коннектора - 190,5 мм
Внутренний диаметр: Колба 65 мл - 26,29 мм, Колба 115 мл - 35,43 мм, Трубка соед. низкого давления (витая трубка) – 1,91 мм, Трубка-коннектор - 1,52 мм
Внешний диаметр: Колба 65 мл - 45,97 мм, Колба 115 мл - 54,1 мм, Трубка-коннектор - 190,5 мм
Сервисная служба АО «Байер»
- Консультативная поддержка пользователей.
- Гарантийное и постгарантийное сервисное обслуживание.
- Широкий выбор программ технического обслуживания.
Контактный телефон технической поддержки: +7 (495) 234-20-00.
Предписания производителя оборудования по безопасной работе инъекционной системы и надлежащей корректной эксплуатации MEDRAD® MRXperion
Опасность воздушной эмболии. Может привести к тяжелым травмам или гибели пациента:
Используйте только одноразовые изделия, поставляемые компанией Bayer.
Используйте исключительно принадлежности и дополнительное оборудование, одобренное компанией Bayer.
Механическая опасность. Может привести к серьезным травмам или гибели пациента вследствие утечки жидкости или разрыва трубок во время введения:
Используйте только одноразовые изделия и принадлежности, поставляемые компанией Вауег. (стр. 9-10, раздел 3.1 «Предупреждения»).
Заявление об ограничении ответственности
Использование щприцев и других расходных материалов произведенных компаниями, не одобренными компанией Bayer, может привести к травме, как изложено далее в этом документе, и такое использование может также привести к аннулированию гарантии на этот продукт. (стр. 2, раздел 1.7 «Заявление об ограничении ответственности»).
* Руководство пользователя MEDRAD® MRXperion
Система инъекционная для МP-исследований MEDRAD® MRXperion с принадлежностями, РУ № РЗН 2023/20950, ЕРУЛ № Г004-00110-00/02933374
МРТ – магнитно-резонансная томография
рСКФ – расчет скорости клубочковой фильтрации, KVO (Keep Vein Open) – режим открытой вены, PACS (Picture Archiving and Communication System) – системы передачи и архивации DICOM-изображений
KVO – Keep Vein Open (Режим открытой вены)
PSI (pounds per square inch) – Фунт на квадратный дюйм.
RIS (Radiology Information System) – радиологическая информационная система, содержащая данные от пациентов, расписание приёма на исследование и т. д.
Руководство по эксплуатации MEDRAD® MRXperion, 85202308, Август, 2023.
