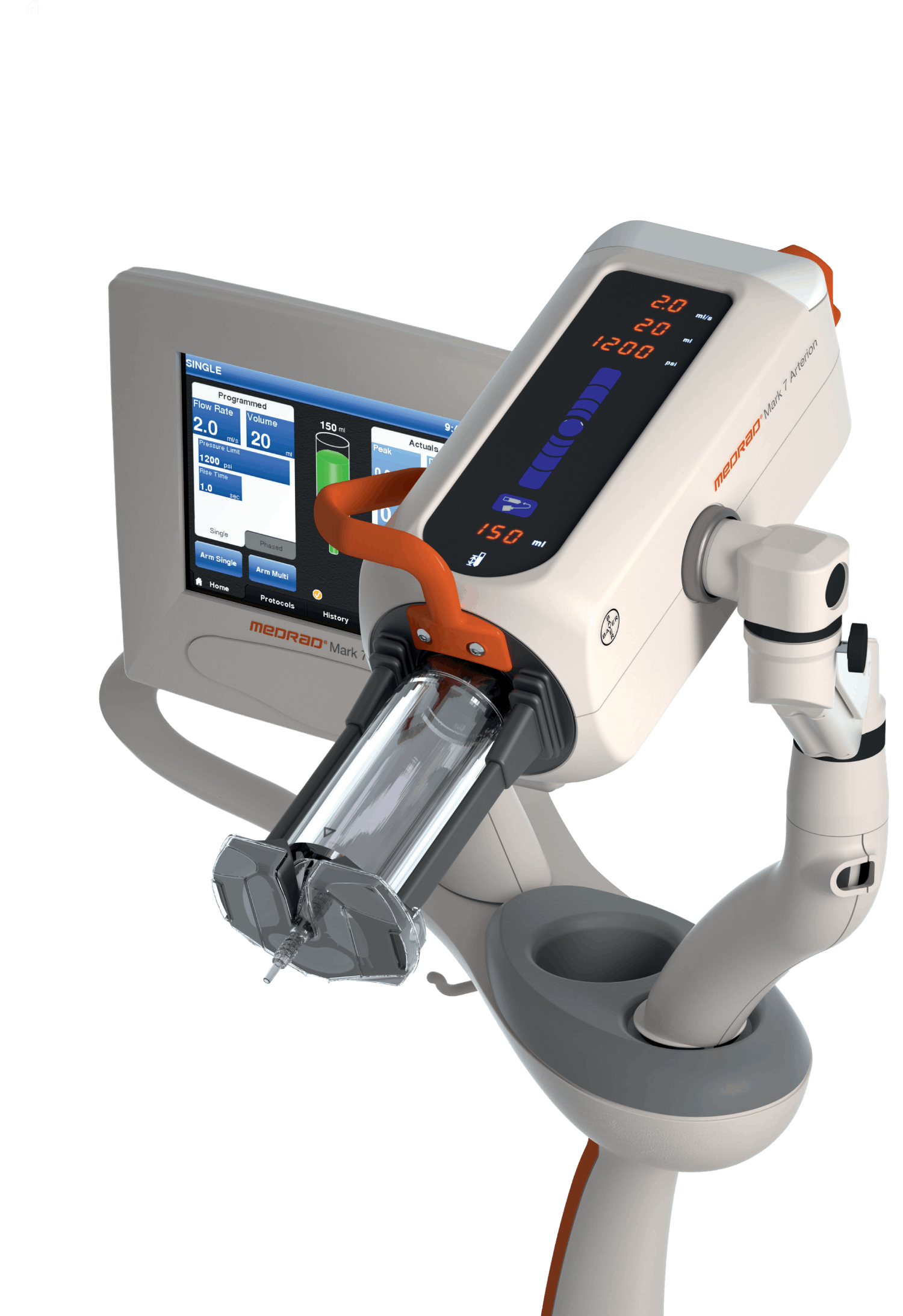

MEDRAD^® Mark 7 Arterion

Система инъекционная MEDRAD^® Mark 7 Arterion специально предназначена для введения человеку контрастного вещества и обычных промывочных растворов при ангиографических исследованиях.

Функциональные характеристики

• Поддержание и контроль заданных параметров введения контрастного средства: скорость и объем.
• Индикация остаточного объема контрастного средства в шприце.
• Возможность работы с многофазными протоколами.
• Возможность программирования однократного или многократного протокола введения.
• Ручной переключатель позволяет активировать/ прекращать введение контрастного средства во время процедуры при одно- и многократном режиме введения.
• Русифицированный интерфейс со встроенной системой подсказок по работе с инъектором и установке расходных материалов.
• Удобная конструкция шприца с фронтальной загрузкой и расходные материалы Twist & Go позволяют оптимизировать рабочий процесс до и после процедуры.
• Хранение в памяти инъектора до 35 протоколов.

Расширенный функционал системы

• Возможность работы в режиме переменного потока при манипуляциях на коронарных артериях и других сосудах малого диаметра (функция переменного потока приобретается отдельно).
• Настольная конфигурация инъекционной системы – опция.
• Опция двойного дисплея обеспечивает дополнительную гибкость, позволяя программировать инъектор и управлять им из двух мест*.
• Синхронизация с большинством Ангиографов: GE, Philips, Siemens, Canon, Shimadzu.

Механические характеристики инъектора

Масса стойки	45,35 кг
Инъектор	145,8 кг
Площадь основания стойки	662 х 596 мм
Параметры питающей сети	100–240 В 50–60 Гц
Колеса	4 шт, блокируемые

Каталожные номера для расходных материалов:

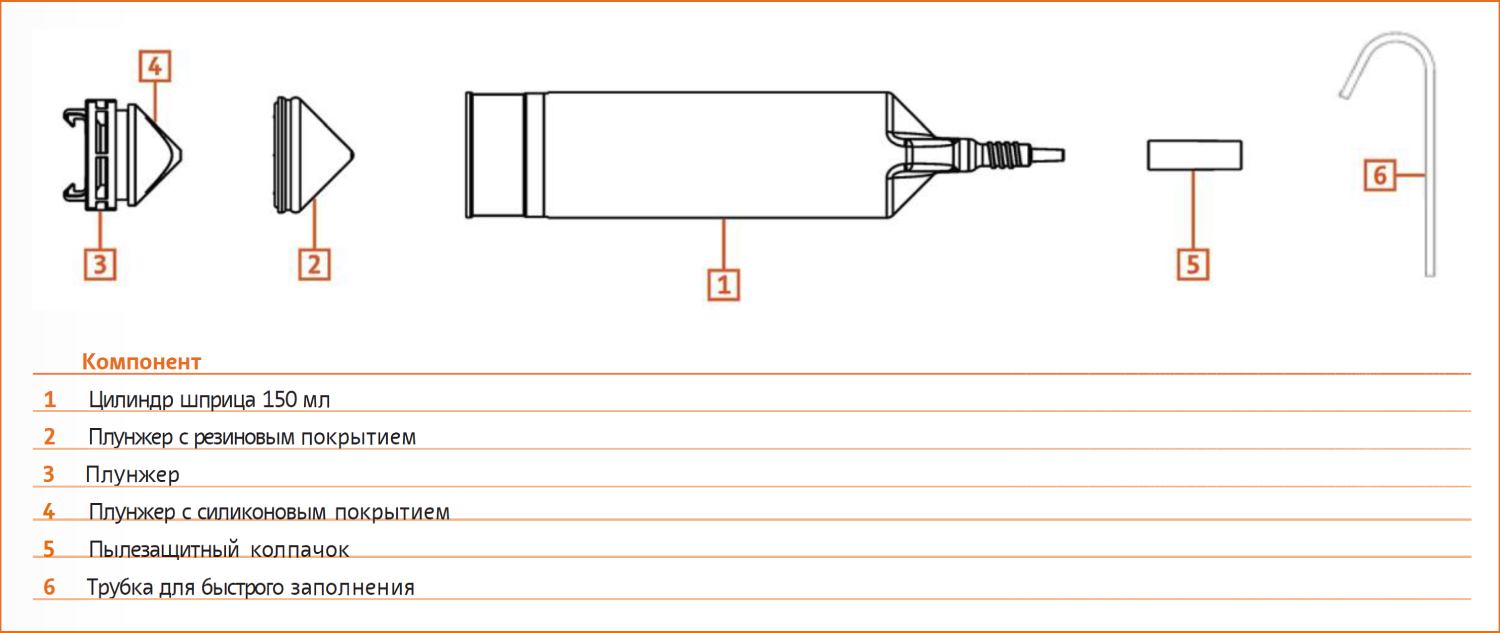

TAG 150 SYR – шприц 150 мл

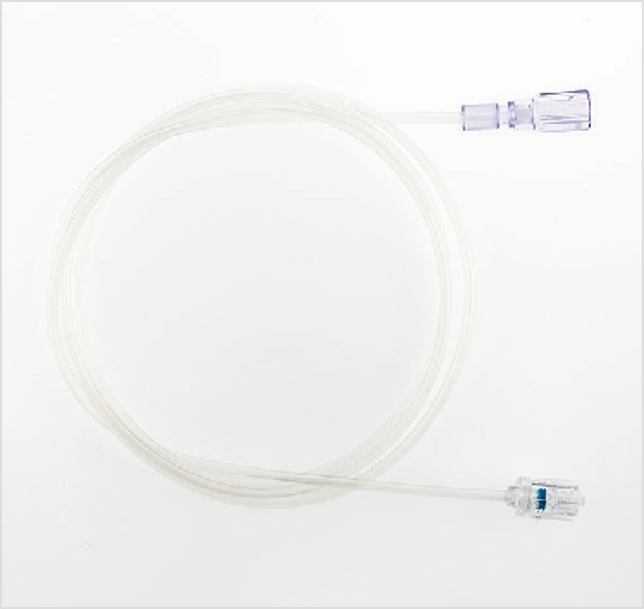

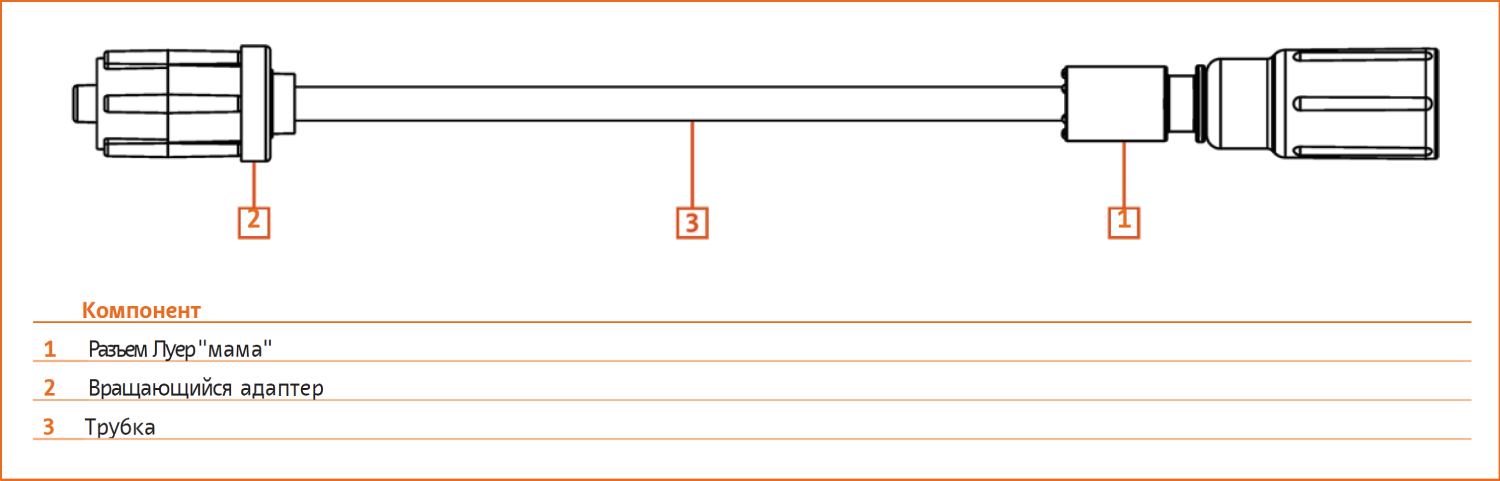

TAG С 150 HPCT – трубка соединительная высокого давления 150 см

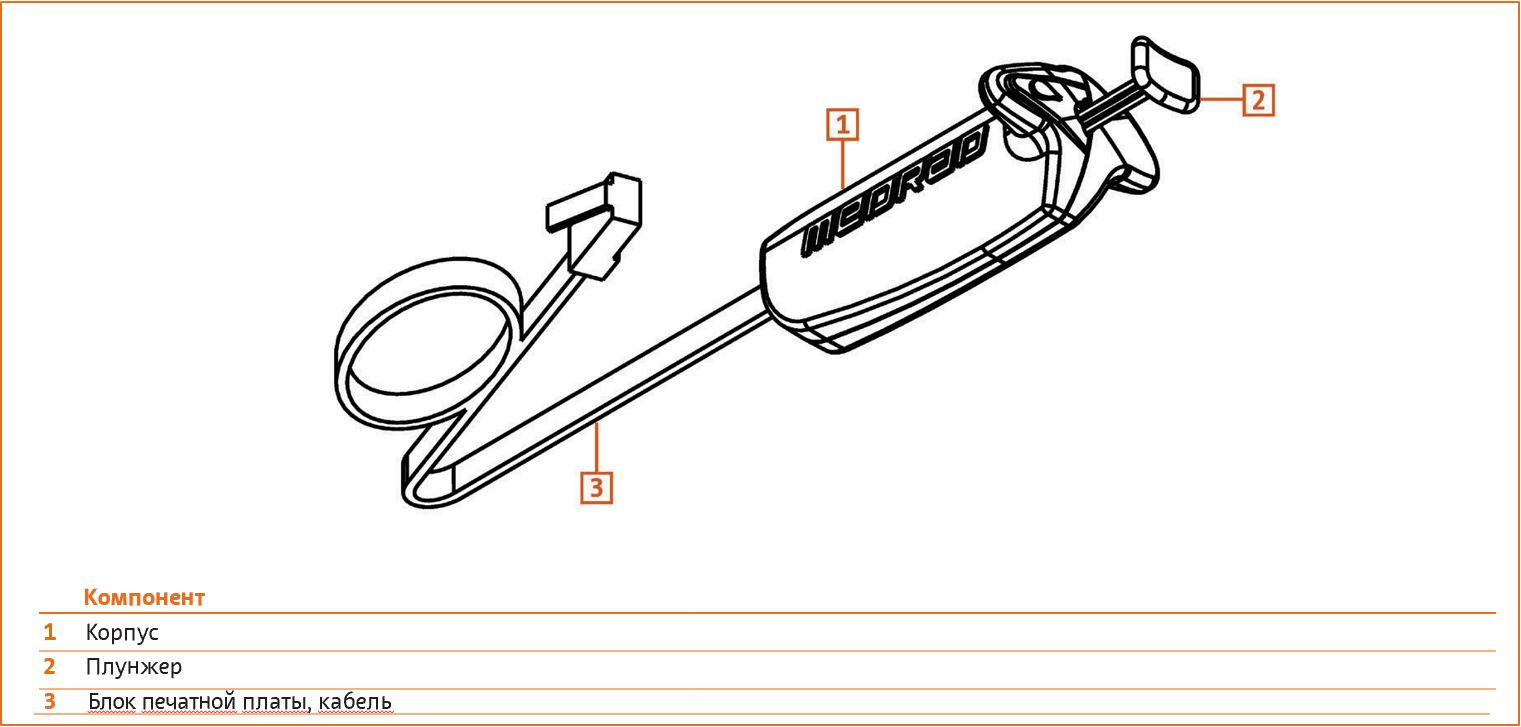

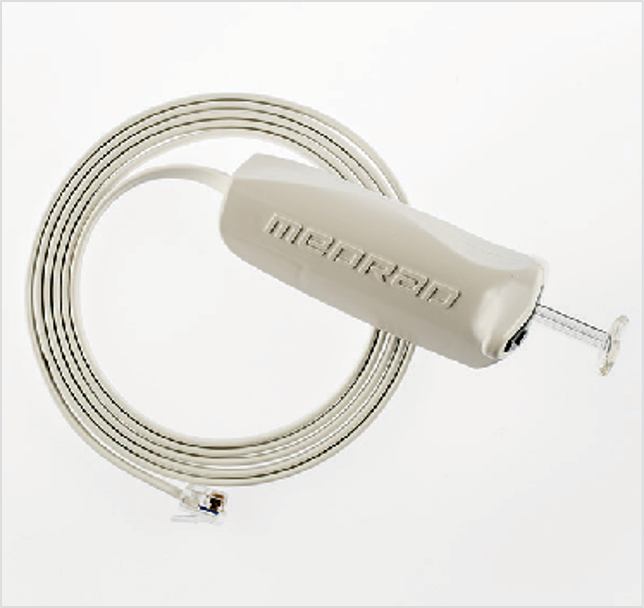

VF HC – регулятор ручной

Возможности системы

Объем заполнения	До 150 мл
Расход (однократный и фазированный)	0.1 – 45 мл/сек с шагом 0.1 мл/сек (однократный и фазированный) 0.1 – 59.9 мл/мин с шагом 0.1 мл/мин (однократный)
Скорость потока (переменный режим)**	0.1 – 10 мл/сек с шагом 0.1 мл/сек
Программируемый предел давления	689 - 8273 кПа (100-1200 psi) с шагом 1 кПа (1 psi)
Многофазное программирование	До 4 фаз в протоколе PSI
Время нарастания потока	0-9.9 сек с шагом Возрастания 0.1 с
Время задержки сканирования (программируемое)	0-99.9 сек с шагом возрастания 0.1 с
Скорость заполнения	Ручная: 1-20 мл/сек с шагом 1 мл/сек Автоматическая: 1-10 мл/сек с шагом 1 мл/сек
Количество протоколов и инъекций для сохранения в памяти	Протокола: 39 (4 – по умолчанию) Инъекции: примерно 50
Защита от введения излишнего и недостаточного объема	Отображение и отказ в исполнении протокола
Устройство поддержания заданной температуры	Есть
Индикаторы FluiDots (индикаторы наличия воздуха)	Есть

Расходные материалы



Сервисная служба АО «Байер»

• Консультативная поддержка пользователей.
• Гарантийное и постгарантийное сервисное обслуживание.
• Широкий выбор программ технического обслуживания.

Контактный телефон технической поддержки: +7-915-025-44-55.



Предписания производителя оборудования по безопасной работе инъекционной системы и надлежащей корректной эксплуатации MEDRAD^® Mark 7 Arterion
Оборудование предназначено для использования квалифицированными медицинскими работниками, которые прошли специальное обучение и обладают опытом выполнения ангиографических процедур и работы с системой инъекторной MEDRAD^® Mark 7 Arterion для введения контрастных веществ и промывочных растворов, с принадлежностями.
Система инъекторная Mark 7 Arterion разработана для использования со шприц-колбами компании Bayer. Использование других, неразрешенных шприцев может привести к утечке или разрыву шприца. Соответственно, при эксплуатации системы инъекторной Arterion разрешается использовать только оригинальные шприцы компании Bayer». Подраздел. 1.1, руководства пользователя.

Опасность воздушной эмболии. Может привести к тяжелым травмам или гибели пациента.
• Не допускать попадания воздуха при введении.
• Перед подсоединением к пациенту или началом введения удалите весь воздух из шприца и одноразовых компонентов.
• Используйте исключительно принадлежности и дополнительное оборудование, поставляемые компанией Bayer и разработанные специально для системы инъекторной.
• Проверьте систему. Не используйте ее при наличии признаков повреждения.
• Проверьте, стали ли индикаторы FluiDots округлыми, чтобы убедиться в наличии жидкости в шприце.
Не допускается внесение никаких изменений в оборудование.

Может привести к тяжелым травмам или гибели пациента и (или) оператора.
• Применение одноразовых компонентов, поставляемых другой компанией (не Bayer), в том числе комплектов для введения и дополнительных устройств к комплектам для введения, включая, не ограничиваясь только этим, устройств для предотвращения обратного кровотока и датчиков давления, в случае их неправильного подключения или промывки может привести к травмам пациента. Эти устройства должны быть совместимы с вашей системой. См. указания по правильному применению этих устройств в инструкциях производителя». Раздел 4. «Предупреждения, меры предосторожности и уведомления системы. Подраздел 4.1. «Предупреждения».

«Опасность заражения через кровь. Может привести к тяжелым травмам или гибели пациента и (или) оператора.
* При эксплуатации системы используйте только шприц-колбы компании Bayer». Подраздел 10.1 Установка Mark 7 Arterion или шприца Twist & Go.
* Руководство пользователя MEDRAD® Mark 7 Arterion
Система инъекторная MEDRAD® Mark 7 Arterion для введения контрастных веществ и промывочных растворов, с принадлежностями, РУ № РЗН 2018/7190, ЕРУЛ № Г004-00110-00/02915453



PSI (pounds per square inch) - Фунт на квадратный дюйм.
FluDots – Индикаторы наличия воздуха в шприце.
* Приобретается дополнительный дисплей и кабель для связи с инъектором.
** Дополнительная опция, приобретается отдельно.
