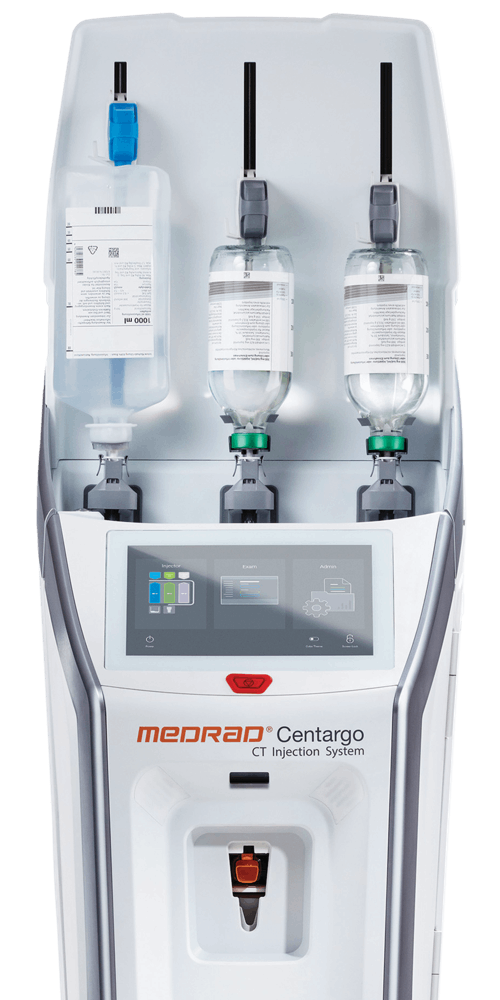

Поршневая инъекционная система с тремя резервуарами для КТ MEDRAD® Centargo
Инъкционная система для КТ MEDRAD® Centargo – инъектор для КТ компании Байер
Система предназначена для внутривенного введения контрастных средств и промывочных растворов в организм человека в целях проведения диагностических исследований с использованием рентгенологической визуализации. Систему можно использовать в кабинетах компьютерной томографии и в кабинетах маммографии. Устройство предназначено для использования в широкой группе пациентов, включая взрослых и детей1.
Система состоит из инъектора с сенсорным дисплеем и блока для управления исследования. Эти два компонента, которые могут быть соединены кабелями или посредством беспроводной связи.
- Инъектор может работать с флаконами контрастного средства различных объемов – от 50 до 500 мл и с флаконами физиологического раствора объемом от 50 до 1000 мл.
- В инъекторе применяется поршневая технология проталкивания жидкости с подтвержденным профилем эффективности2.
- Жидкости автоматически заполняют предварительно установленный суточный набор, который может быть использован в течение 24 часов для нескольких пациентов.
- Поступление жидкости к пациенту осуществляется через одноразовую линию для каждого пациента. Благодаря специальному защелкивающемуся соединению замена линии при смене пациентов занимает около 20 секунд3.
- Наличие 3-х резервуаров в суточном наборе позволяет загружать в инъектор физиологический раствор и контрастные средства двух различных концентраций одного торгового наименования.
- В случае применения контрастного средства одной концентрации, по мере его расходования происходит автоматическое переключение между источниками жидкости (флаконами).
- Детекторы воздуха, расположенные на линиях заполнения расходных материалов и на выходе из суточного набора, позволяют минимизировать риск венозной воздушной эмболии и необходимость дополнительной прокачки жидкостей в суточном наборе4.
- Жидкости, которые были использованы для заполнения системы расходных материалов, а также жидкости, удаляемые из суточного набора при завершении работы попадают в контейнер для прокачки расходных материалов.
- Информацию о типе контрастного средства можно внести в систему путем считывания штрихкода* или вручную, выбрав необходимую надпись на главном дисплее блока для аппаратной.
- Система позволяет выбирать пациента из рабочего списка* или же внести данные о пациенте самостоятельно.
- Наличие опции синхронизации с большинством сканеров КТ1.
Программирование протокола можно осуществлять самостоятельно или с помощью установленной лицензии «Интеллектуальные протоколы» (PАT и P3T). Протоколы уже загружены.
- Интеллектуальные протоколы автоматизируют расчет индивидуальных протоколов инъекции контрастного средства на основе массы тела пациента, особенностей контрастного средства, параметров сканера и области исследования.
- Интеллектуальные протоколы РАТ предназначено для применения при таких часто выполняемых видах КТ-исследований, как исследование легких, аорты, головы и шеи, почек, органов грудной клетки, мягких тканей шеи, воротной вены печени и печеночных артерий.
- Интеллектуальные протоколы P3T используется для исследований сердца, аорты, легочной артерии и органов брюшной полости. Это программное обеспечение рассчитывает индивидуальные протоколы введения и временные характеристики сканирования для индивидуального дозирования контрастного средства, улучшает качество исследований с контрастированием и способствует воспроизводимости параметров исследований внутри отделения.
- Для всех протоколов возможна коррекция дозы контрастного средства и скорости введения исходя из пикового анодного напряжения трубки. Также доступен калькулятор рСКФ с возможностью выбора формулы расчета, установки диапазонов ограничений и добавления сопровождающих сообщений.
При активации соответствующей лицензии, реализована возможность отправки данных об инъекции в PACS и RIS*.
Информация об инъекторе MEDRAD® Centargo
Конструкционные особенности MEDRAD® Centargo1
Оптимизация рабочего процесса
- Предварительно собранный суточный набор из 3-х резервуаров
- Подключение линии пациента с помощью защёлкивающихся соединений
- Автоматическое заполнение резервуаров и линии
- Встроенный контейнер для сбора жидкости после прокачки расходных материалов
- Встроенный контейнер для сбора жидкости
- Конфигурация с двумя экранами в блоках сканирования и управления
- Обучающие видео об использовании блока управления
- VirtualCare™ для удаленного мониторинга, обновлений и диагностики
Достижение целевой скорости потока
- Поршневая система подачи жидкостей
- Подогреватели для поддержания температуры в резервуарах с контрастным средством
Повышение профиля безопасности
- Два обратных клапана в линии пациента
- Встроенные датчики воздуха
- Предупреждающая система автоматического удаления воздуха из резервуаров
- Углубленное соединение линии пациента с суточным набором
- Пылезащитные колпачки для порта соединения и игл
- Возможность замены игл без замены суточного набора
Автоматизация рабочего процесса
- Встроенный сканер штрих-кодов для регистрации данных о контрастном средстве
- Автоматизированная система документооборота для доступа к информации о контрастном средстве и инъекторе в PACS
- Smart Protocols («Интеллектуальные протоколы») для создания индивидуализированных инъекционных протоколов
- Расширенная сетевая совместимость для обмена протоколами и синхронизации устройств
Технические характеристики инъектора
| Вес | 77,8 кг |
| Высота | 167,6 см |
| Площадь основания | 686 х 762 мм |
| Параметры питающей сети | 100–240 В 50–60 Гц |
| Колеса | 4 шт, блокируемые |
Возможности системы
| Диапазон объема | От 1 мл до 200 мл для фазы контрастного средства и промывки От 1 мл до 400 мл для фаз DualFlow («Двойной поток», с шагом в 1 мл) |
| Диапазон скорости потока | От 0,1 до 10 мл/сек с шагом 0,1 мл/сек |
| DualFlow («Двойной поток») | Одновременная инъекция контрастного средства и физиологического раствора с шагом 1 мл |
| Проверка проходимости / тестовая инъекция | Коррекция скорости потока в реальном времени и многофазные тестовые инъекции |
| Время ожидания инъекции | От 50 до 300 фунтов (от 345 до 2068 кПа) на кв. дюйм с шагом 1 фунт на кв. дюйм. (также возможно отображение в кПа и кг/см2) |
| Программируемая задержка | От 1 секунды до 900 секунд с шагом в 1 секунду |
| Пауза | Максимальная продолжительность паузы – 20 минут |
| Область загрузки жидкостей | Контрастное средство: 50 мл – 500 мл Физ. раствор: 50 мл – 1000 мл |
| Резервуары для жидкостей (объем) | Три резервуара объемом 200 мл (два для контрастного средства и один для физиологического раствора) |
| Возможности выполнения инъекций | Максимум 6 фаз на инъекцию. Максимум 10 инъекций за исследование |
| Методика доставки жидкости | Поршневая помпа |
| Суточный комплект | Предварительно собранный, промаркированный для использования в течение 24 часов, с предусмотренной продолжительностью настройки менее 2 минут |
| Линия пациента | 250 см, возможно подключение одной рукой, два обратных клапана, автоматическое заполнение после установки |
| Экраны | Два независимых беспроводных цветных сенсорных экрана с современным графическим интерфейсом пользователя, расположенные на блоке сканирования и блоке управления |
| Обнаружение воздуха | Три датчика обнаружения на входе и один на выходе. Система обнаружения воздуха в резервуаре и автоматическое удаление воздуха |
| Характеристики аккумулятора | До 16 часов или до 60 инъекций |
| Контейнер для прокачки расходных материалов (объем) | 650 мл |
| Габариты инъектора (ШxДxВ) | 76,2 x 68,6 x 167,6 см |
| Масса инъектора (прибл.) | 77,8 кг |
| Доступный интерфейс сканера | Модуль интерфейсный системы визуализации ISI2 (700/900) и Connect.CT |
| Smart Protocols (Интеллектуальные протоколы) | Алгоритмы P3T создают индивидуализированные протоколы инъекций для КТ сердца, ангиографии легких и КТ органов брюшной полости. Protocol Assistant («Ассистент протокола исследования») осуществляет расчеты базовых протоколов для разных типов процедур |
| Калькулятор рСКФ | Может использоваться с блока управления и с блока сканирования |
Информация для оформления заказа
| Конфигурации инъектора | |
| Система инъекционная для КТ MEDRAD® Centargo | CENT-SYS-BAT |
| Расходные материалы | |
| Суточный набор для MEDRAD® Centargo (для использования в течение 24 часов) | CENT-DS |
| Линия для одного пациента MEDRAD® Centargo | CENT-PL |
| Заменяемые иглы для MEDRAD® Centargo (дополнительные) | CENT-RS |
| Smart Protocols (Интеллектуальные протоколы) | |
| Персонализированные протоколы P3T | CENT-P3T |
| PAT Protocol Assistant (Ассистент протокола исследования) | CENT-PAT |
| Автоматизированный документооборот | |
| Modality Worklist (Рабочий список пациентов) | CENT-MWL |
| Программный модуль-функция PACS | CENT-PACS |
| Производительность обработки* | |
| Интерфейс RIS | CENT-RIS |
| Интерфейс Dictation | CENT-SR |
| Подключение сканера* | |
| ISI 900 | ISI2 |
| ISI 700 | ISI2 |
| Connect.CT | CENT-ISI-CCT |

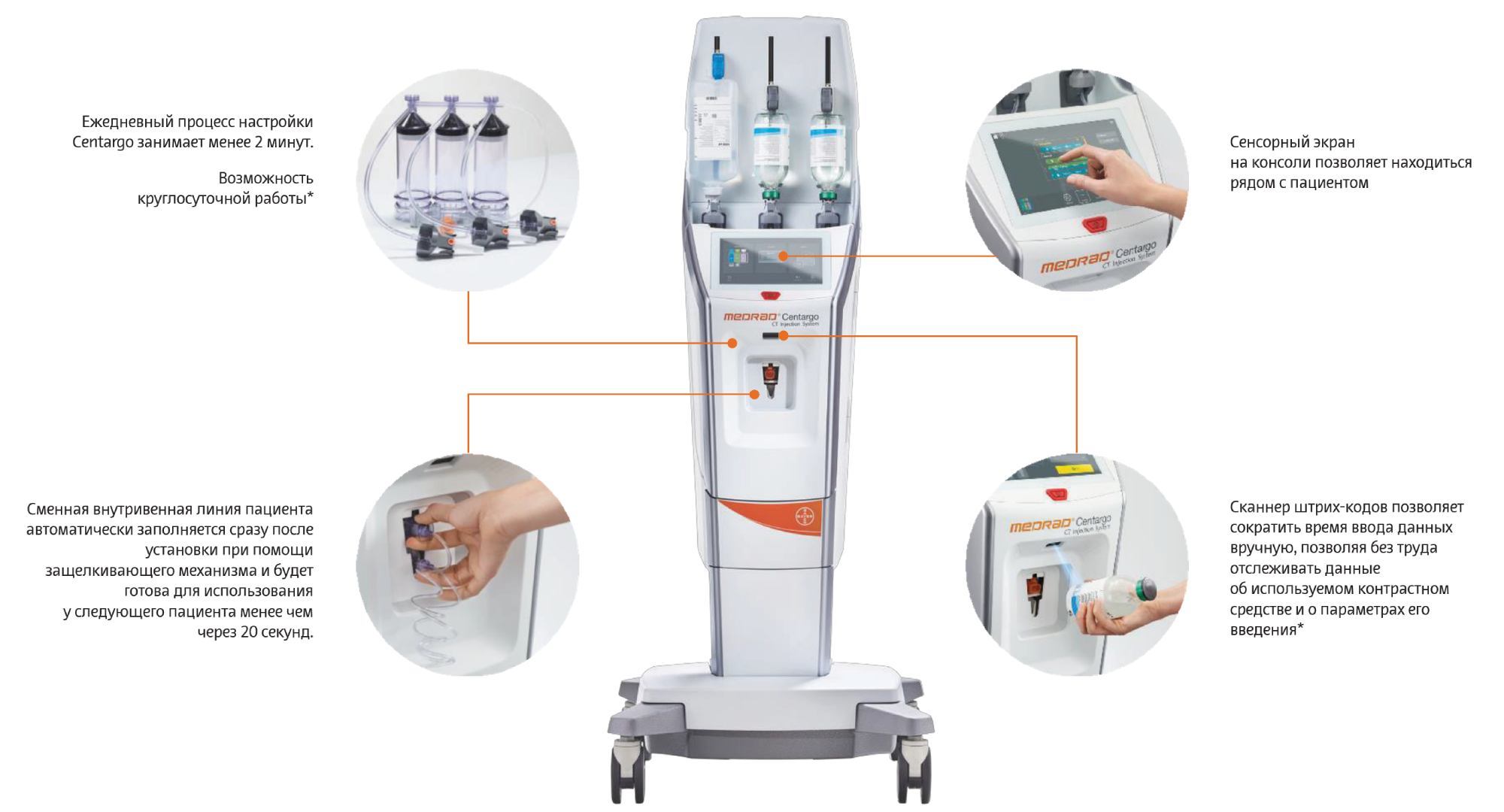

MEDRAD® Centargo разработан с учетом возрастающей нагрузки на отделения лучевой диагностики, а также для быстрого переключения между сканированиями3. Автоматизация ввода данных и интуитивно понятный пользовательский интерфейс могут позволить справляться с возрастающей нагрузкой на персонал и успешно решать повседневные задачи.
Расходные материалы

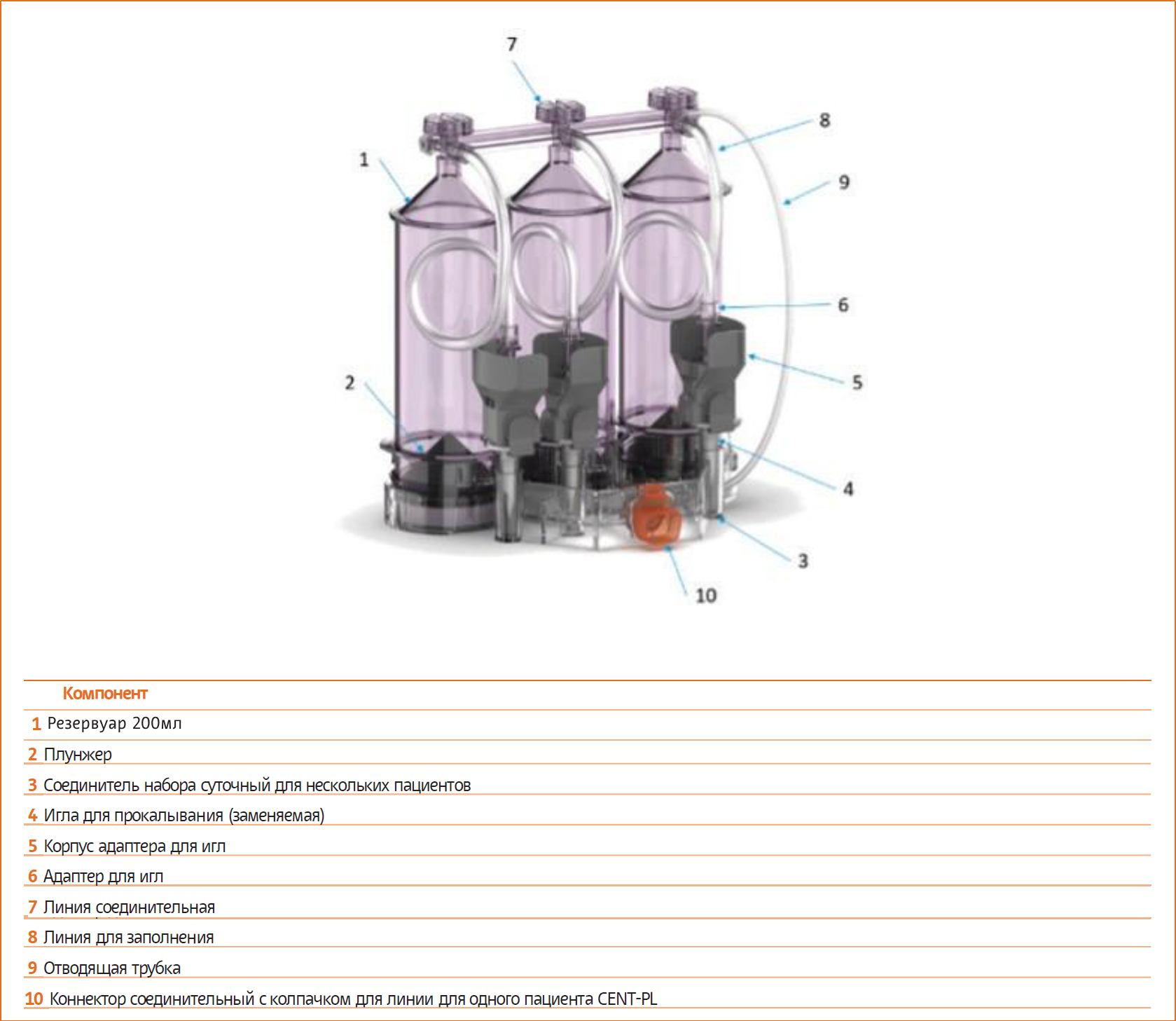

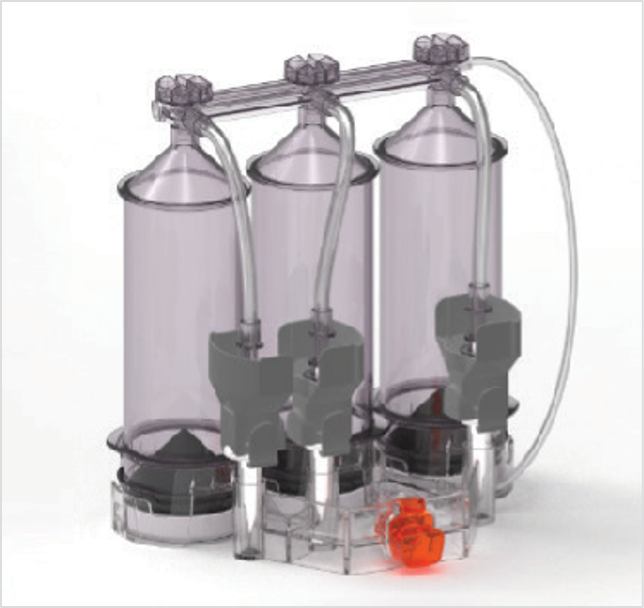

Суточный набор
Общая информация
Каталожный номер: CENT-DS
Количество в коробке: 4 набора
Срок годности: 2 года
Технические характеристики
Предел давления: 300 psi (2068 кПа)
Объем: 613.50 мл
- Можно использовать до 24 часов
- Автозаполнение линии для нового пациента
- Ежедневная настройка может занимать не более 2 минут3
- Предварительно собранный комплект включает в себя 3 резервуара по 200 мл каждый (один – для физиологического раствора, два – для контрастного средства), 3 иглы.

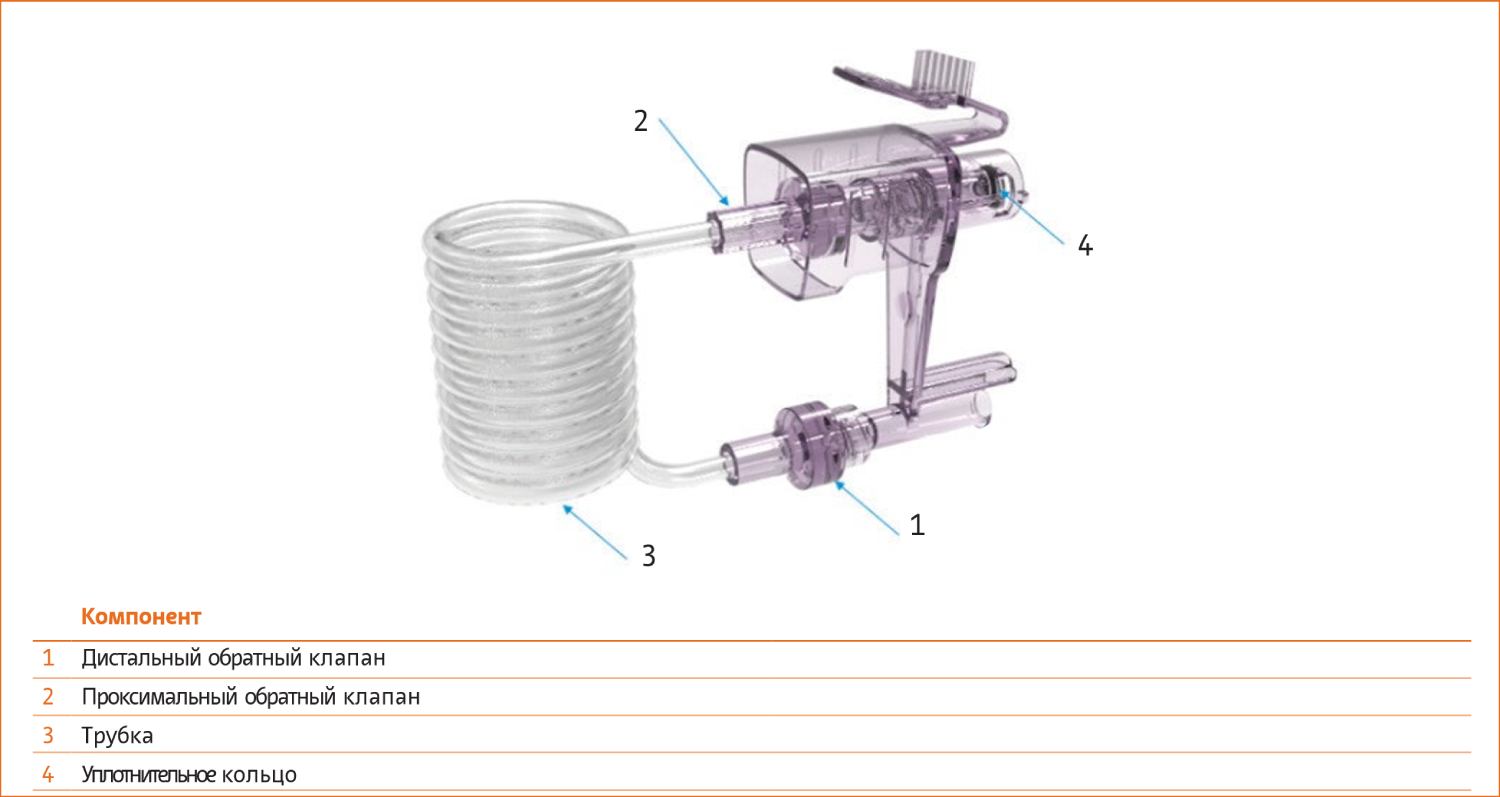

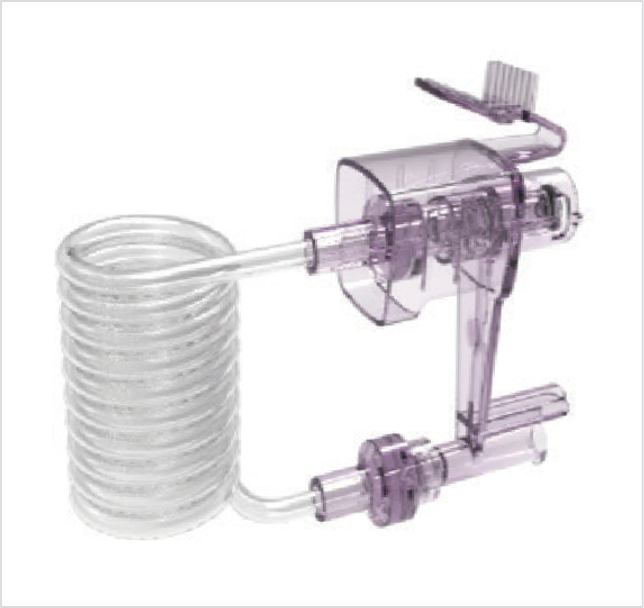

Индивидуальная линия пациента для MEDRAD® Centargo
Общая информация
Каталожный номер: CENT-PL
Количество в коробке: 50 штук
Срок годности: 3 года
Технические характеристики
Предел давления: 300 PSI
Длина: 250 см
Внутренний диаметр: 2 мм
Внешний диаметр: 3,5 мм
- Возможность подключения системы к новому пациенту менее чем за 20 секунд3
- Защелкивающееся соединение, позволяющее одной рукой установить или снять линию
- Автозаполнение физиологическим раствором при подключении
- Место фиксации линии пациента с суточным набором механически защищено от внешнего воздействия за счет «углубленного» соединения
- Необходима замена для каждого пациента

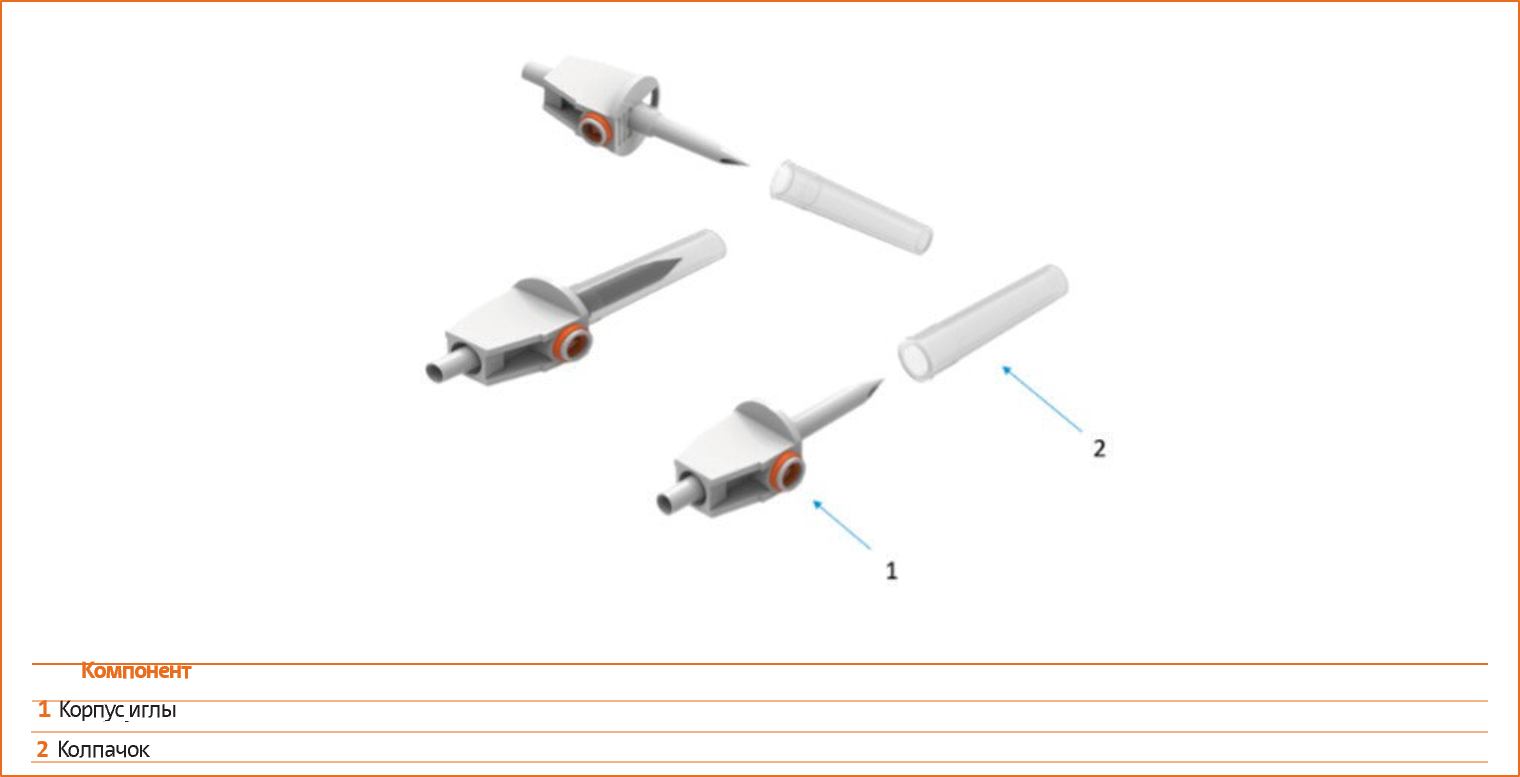

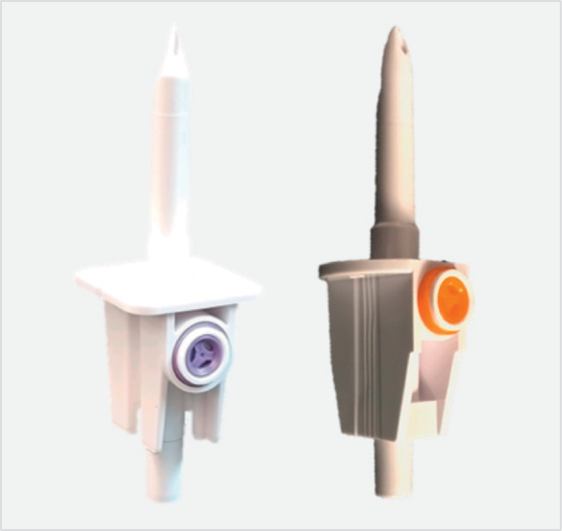

Сменная игла
Общая информация
Каталожный номер: CENT-RS
Количество в коробке: 50 штук
Срок годности: 3 года
- Игла с воздушным клапаном
- Иглы, входящие в комплект суточного набора, оснащены этикеткой «24 часа», однако их можно заменить при случайном прикосновении
- Возможна замена иглы без замены при случайной контаминации
- Дополнительный прокалыватель для емкости с контрастным средством или физ. раствором, если при замене нарушена стерильность
- Можно использовать до 24 часов
Сервисная служба АО «Байер»
- Консультативная поддержка пользователей.
- Гарантийное и постгарантийное сервисное обслуживание.
- Широкий выбор программ технического обслуживания.
Контактный телефон технической поддержки: +7-915-025-44-55.
КТ – компьютерная томография.
P3T – Personalized Patient Protocol Technology – Технология Персонализированных Протоколов Пациентов.
PAT – Protocol Assistant – Технология Ассистент протокола исследования.
рСФК – расчетная скорость клубочковой фильтрации.
PACS (Picture Archiving and Communication System) – система передачи и архивации изображений.
RIS (Radiology Information System) – радиологическая информационная система.
Virtual care - Технология удаленной поддержки пользователей.
PSI (pounds per square inch) – Фунт на квадратный дюйм.
* Опция, закупается отдельно.
1. Руководство по эксплуатации MEDRAD® Centargo 0001907685 А, 2024/01/24.
2. Michael McDermott et.al Impact of CT Injector Technology and Contrast Media Viscosity on Vascular Enhancement: Evaluation in a Circulation Phantom. Br J Radiol. 2020 May 1;93(1109):20190868.
3. Kemper CA, Mihl C, Martens B, McDermott MC, Hendriks BMF. Performance of Centargo: A Novel Piston-Based Injection System for High Throughput in CE CT. Med Devices (Auckl). 2022 Apr 5; 15:79-87. doi: 10.2147/MDER.S353221. PMID: 35411194; PMCID: PMC8994651.
4. Michael McDermott et. al A Comprehensive Approach to Reducing Air Embolization. IEEE Trans Biomed Eng. 2021 Mar;68(3):1093-1103.
РУ № РЗН 2023/20970
