Система инъекционная для ангиографии MEDRAD® Avanta
Инъектор MEDRAD® Avanta предназначена для введения пациенту интраваскулярно рентгеноконтрастных средств, а также обычных промывочных растворов различного объема и расхода введения для применения в диагностических и интервенционных ангиографических процедурах, осуществляемых в кардиологии, радиологии и сосудистой хирургии.
Функциональные характеристики
- Два режима введения: переменный режим (для коронарных артерий и других сосудов малого диаметра) и фиксированный режим (для крупных сосудов или полостей сердца).
- Меньший расход контрастного средства при сохранении качества изображения по сравнению с ручным введением1-3.
- Введение контрастного средства и физиологического раствора при помощи управляющего устройства, не требующего калибровки.
- Многоразовые расходные материалы (набор линий со шприц-колбой и ручное управляющее устройство*) для 5 пациентов.
- Снижение лучевой и физической нагрузки на оператора2.
- Функция Автоматизированной промывки физиологическим раствором (ASF) работает вне зависимости от режима (фиксированный/переменный).
- Защита от воздушной эмболии за счет контроля уровня жидкости в системе через датчики уровня в «капельницах».
- Датчики воздуха отслеживают попадание воздуха в систему, сигнализируя о его наличии и останавливая инъекцию.
Расширенный функционал системы
- Настольная и пьедестальная конфигурация инъекционной системы
- Синхронизация с: GE, Philips, Siemens, Canon, Shimadzu.
Информация об инъекционной системе MEDRAD® Avanta
Механические характеристики инъектора
| Масса инъекционной системы | 84,6 кг |
| Высота | 150-170 см |
| Площадь основания | 480 х 564 мм |
| Параметры питающей сети | 100–240 В 50–60 Гц |
| Колеса | 4 шт, блокируемые |
Каталожные номера для расходных материалов:
Многоразовые
AVA 500 MPAT – набор линий со шприц-колбой
AVA 500 HC – устройство ручного управления На одного пациента
AVA 500 SPAT L – набор вспомогательный стерильный одноразовый
AVA 500 SPAT ANGIO – набор вспомогательный стерильный одноразовый
AVA 500 DCOV – чехол одноразовый для управляющего монитора
AVA 500 HCS – чехол одноразовый для устройства ручного управления
Возможности системы
| Объем заполнения | От 1 до 150 мл с шагом 1 мл |
| Скорость потока (программируемая) | Фиксированный режим: задается пользователем в диапазоне 1–45 мл/сек с шагом 0.1 мл/сек Переменный режим: контролируемый пользователем регулируемый диапазон от 1 до 10 мл/сек с шагом 1 мл/сек |
| Скорость потока (физиологический раствор) | Фиксированная скорость 1 мл/сек |
| Программируемый предел давления | 300-1200 psi с шагом 1 psi |
| Время задержки сканирования | 0-99.9 сек с шагом возрастания 0.1 с |
| Скорость заполнения | 2 мл/сек (ручное и автоматическое) |
| Время нарастания потока | Программируемое в диапазоне от 0.1 до 9.9 сек. с шагом 0.1 сек |
| Количество протоколов для сохранения в памяти | До 40 настраиваемых протоколов |
| Многофазное программирование | До 4 фаз в протоколе |
| Функция ASF – автоматическая промывка физиологическим раствором | 0.1 - 10 мл/мин с шагом 0.1 мл/мин; продолжительность – от 1 до 20 мин с шагом в 1 мин; макс. расход - 200 мл |
Расходные материалы
Общая информация
Каталожный номер: AVA 500 MPAT
Количество в коробке: 25 штук
Срок годности: 2 года
Технические характеристики
Объем шприца: 150 мл
Длина: 218,8 мм
Внутренний диаметр цилиндра шприца: 40,6 мм
Внешний диаметр цилиндра шприца: 45,9 мм

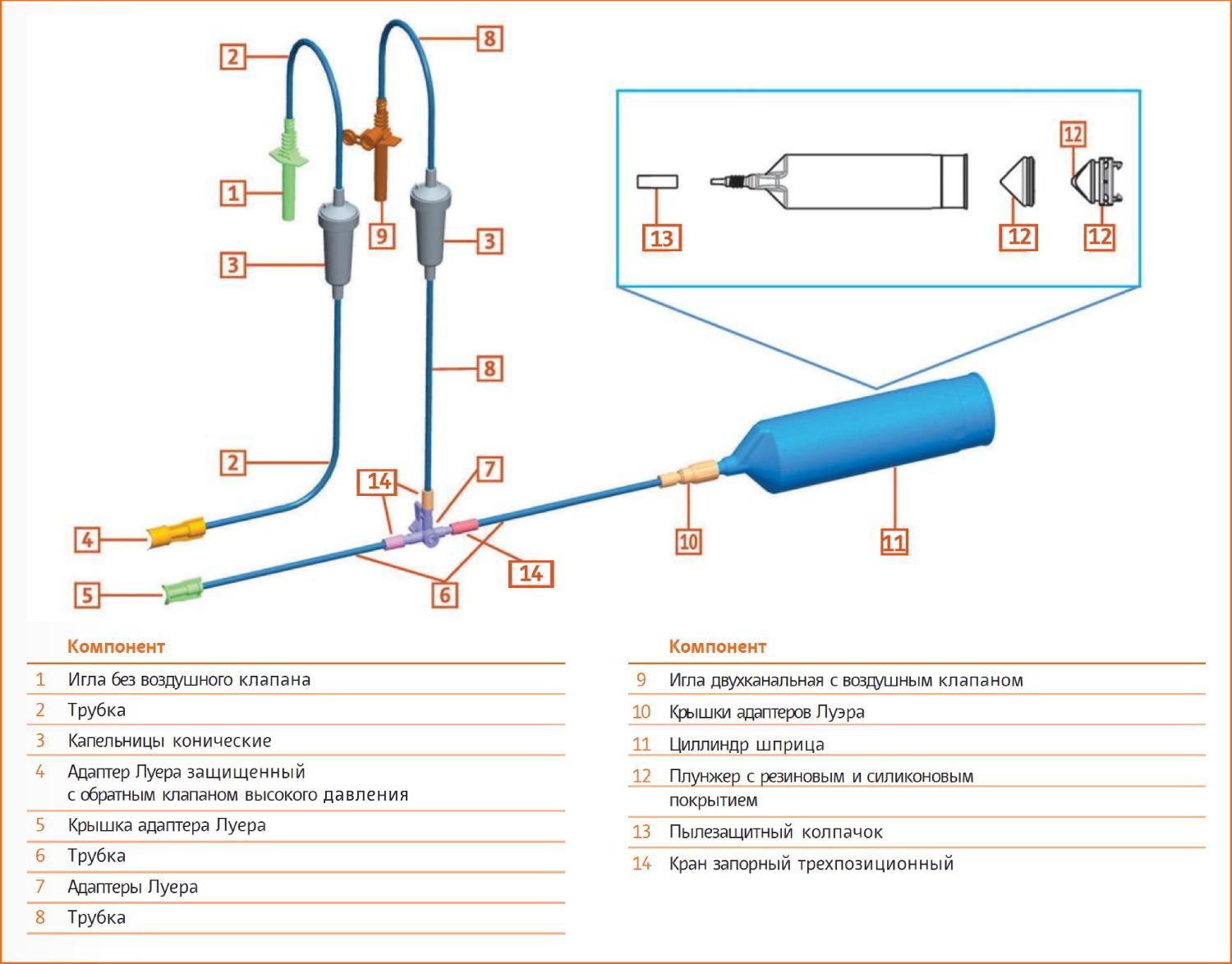

Часть 1
Шприц 150 мл, Соединитель резьбовой.
Часть 2
Капельницы конические – 2 шт, Адаптер Луера – 5 шт, Кран запорный трехпозиционный, Трубки разной длины – 6 шт, Игла безвоздушного клапана, Игла с воздушным клапаном двухканальная.
Общая информация

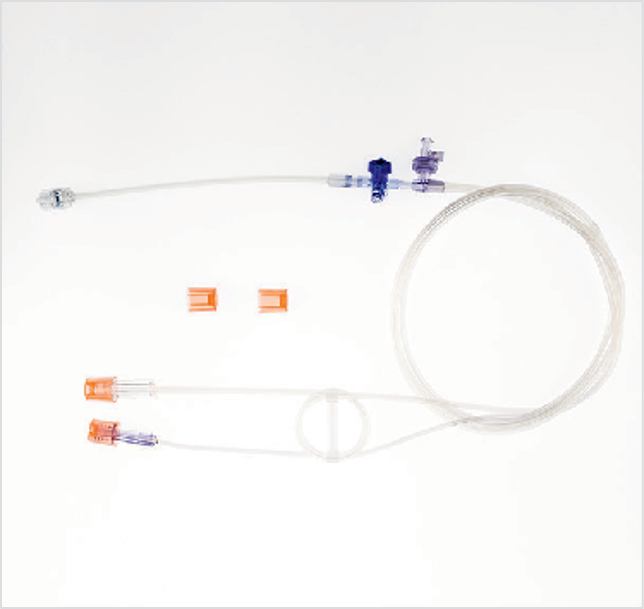

Каталожный номер: AVA 500 SPAT L
Количество в коробке: 25 штук
Срок годности: 2 года
Технические характеристики
Предел давления: 1200 PSI
Объем: Н/Д
Длина трубки: 59" Ø 0,110" - 1498,6 мм, 59" Ø 0,145" - 1498,6 мм
Внутренний диаметр трубки: 59" Ø 0,110" - 0,97 мм, 59" Ø 0,145" - 1,83 мм
Внешний диаметр трубки: 59" Ø 0,110" - 2,79 мм, 59" Ø 0,145" - 3,68 мм
AVA 500 SPAT L в составе:Трубка 59" Ø 0,110", Трубка 7" Ø 0,145", Трубка 59" Ø 0,145", Адаптеры Луэра – 3 шт, Клипсы – 2 шт, Клапан, изолирующий давление с гемодинамическим портом, Адаптер вращающийся, Кран запорный.
Общая информация
Каталожный номер: AVA 500 SPAT ANGIO
Количество в коробке: 25 штук
Срок годности: 2 года
Технические характеристики
Предел давления: 1200 PSI
Объем: Н/Д
Длина трубки: 59" Ø 0,110" - 1498,6 мм, 59" Ø 0,145" - 1498,6 мм
Внутренний диаметр трубки: 59" Ø 0,110" - 0,97 мм, 59" Ø 0,145" - 1,83 мм
Внешний диаметр трубки: 59" Ø 0,110" - 2,79 мм, 59" Ø 0,145" - 3,68 мм
AVA 500 SPAT Angio в составе:Трубка 59" Ø 0,110", Трубка 7" Ø 0,145", Трубка 59" Ø 0,145", Адаптеры Луэра – 3 шт, Клипсы – 2 шт, Соединитель T-Y-образный, Адаптер вращающийся, Кран запорный.
Общая информация

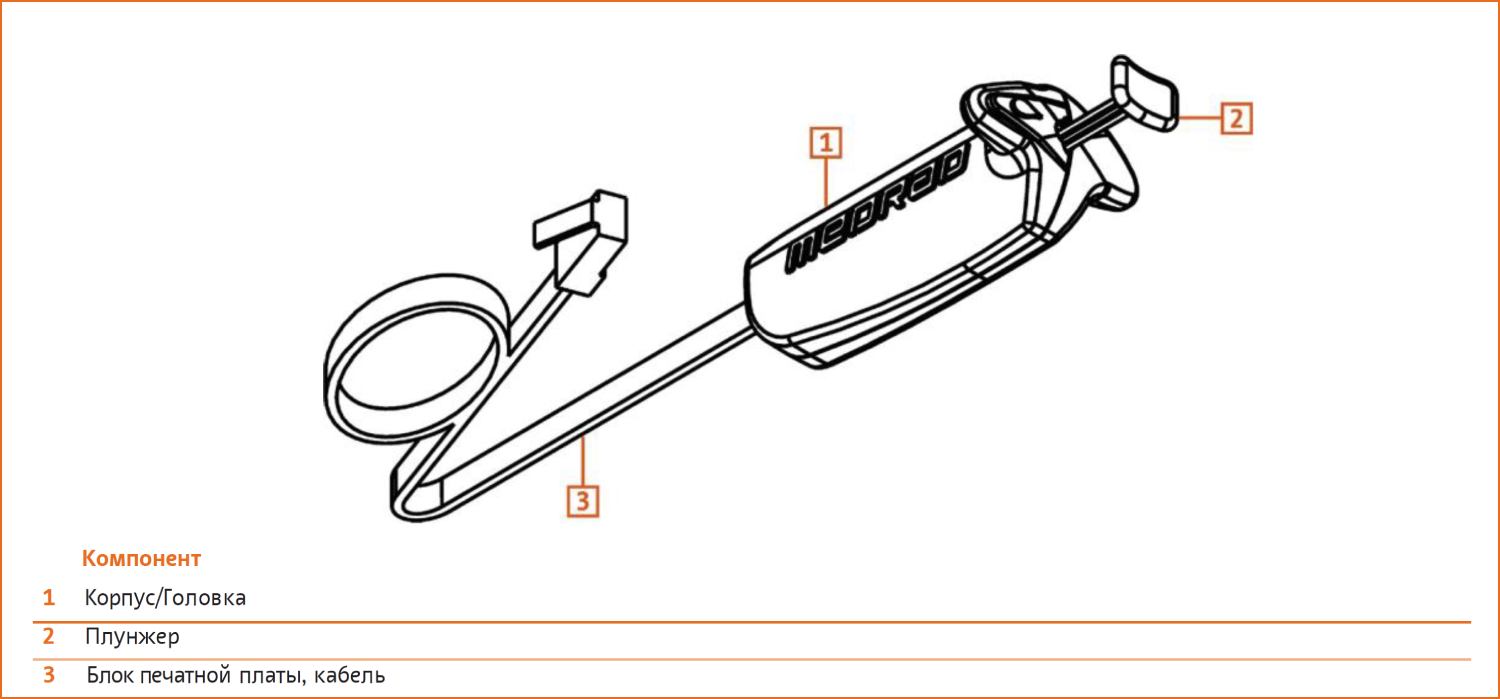

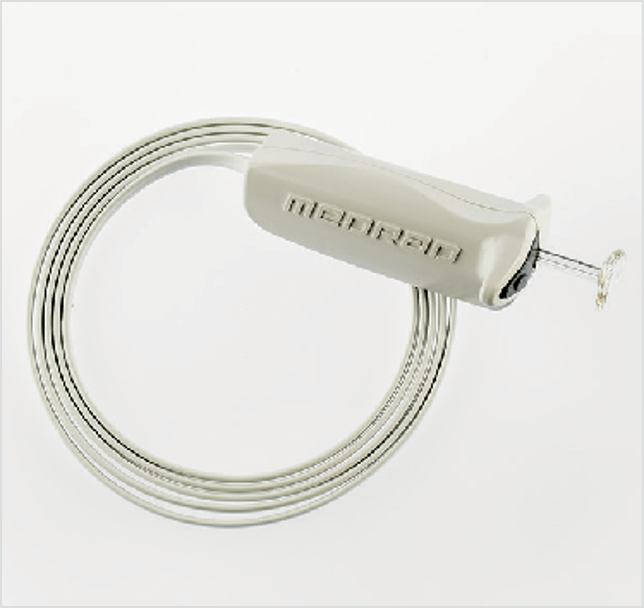

Каталожный номер: AVA 500 HC
Количество в коробке: 25 штук
Срок годности: 2 года
Общая информация

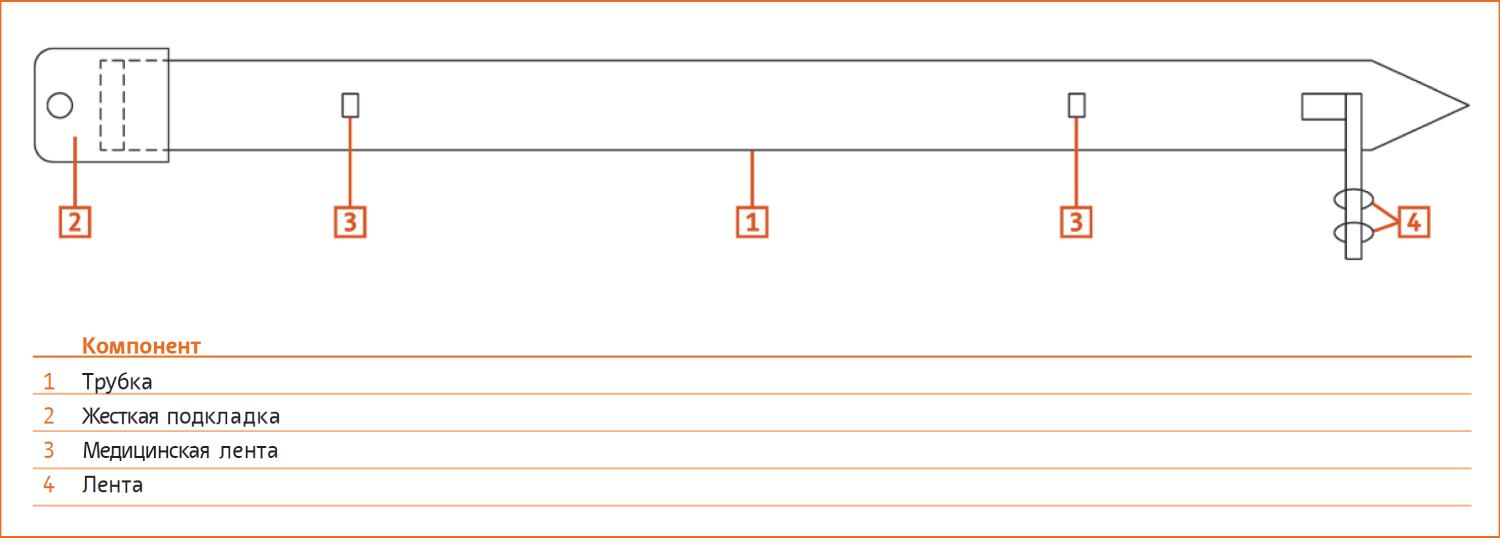

Каталожный номер: AVA 500 HCS
Количество в коробке: 25 штук
Срок годности: 5 лет
Общая информация

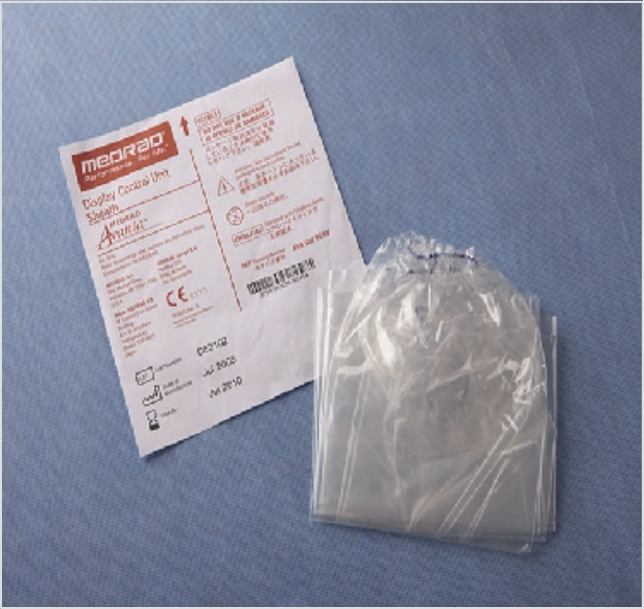

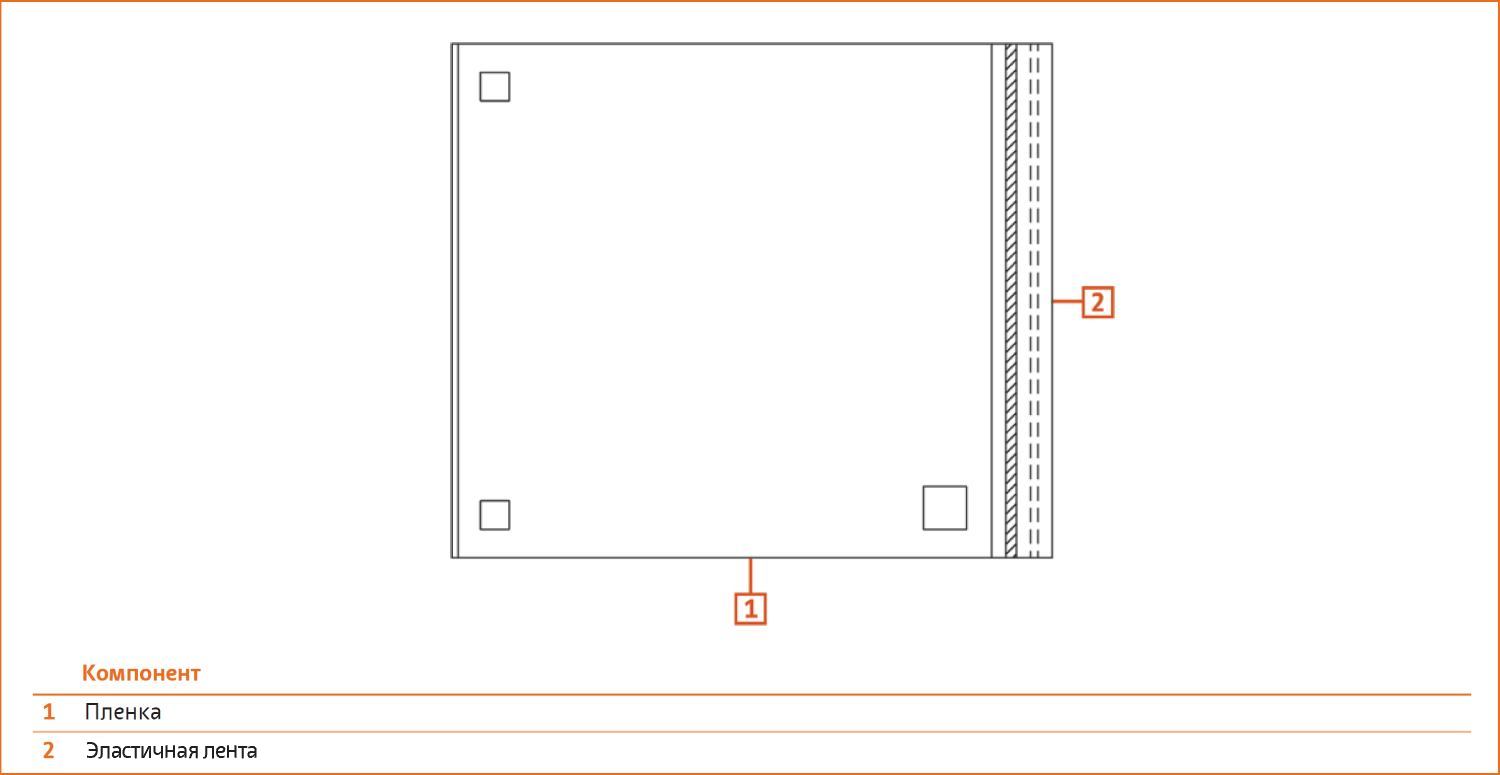

Каталожный номер: AVA 500 DCOV
Количество в коробке: 25 штук
Срок годности: 5 лет
Сервисная служба АО «Байер»
- Консультативная поддержка пользователей.
- Гарантийное и постгарантийное сервисное обслуживание.
- Широкий выбор программ технического обслуживания.
Контактный телефон технической поддержки: +7-915-025-44-55.
ASF (Automated Saline Flush) – Автоматизированная промывка физиологическим раствором.
PSI (pounds per square inch) – Фунт на квадратный дюйм.
Система инъекционная для ангиографии MEDRAD® Avanta с принадлежностями, РУ № РЗН 2016/4162, ЕРУЛ № Г004-00110-00/02937874
* При условии использовании одноразового чехла на ручное управляющее устройство.
1. Kaluski et al. Automated contrast injectors for angiography: Devices, methodology, and safety. Catheter Cardiovasc Interv. 2009; 74(3):459-464.
2. А.Г. Осиев и др. Преимущества применения автоматического инъектора MEDRAD Avanta с технологией ручного управления введения контрастного средства в интервенционной радиологии. Вестник рентгенологии и радиологии. 2016; 97 (3): 165-172.
3. Бакашвили ГН, Данилушкин ЮВ, Атанесян РВ, Бубнов ДС, Шамрина НС, Матчин ЮГ. Сравнительная оценка методов автоматическогои ручного введения контрастного вещества при выполнении диагностической коронароангиографии. Эндоваскулярная хирургия. 2022; 9.
